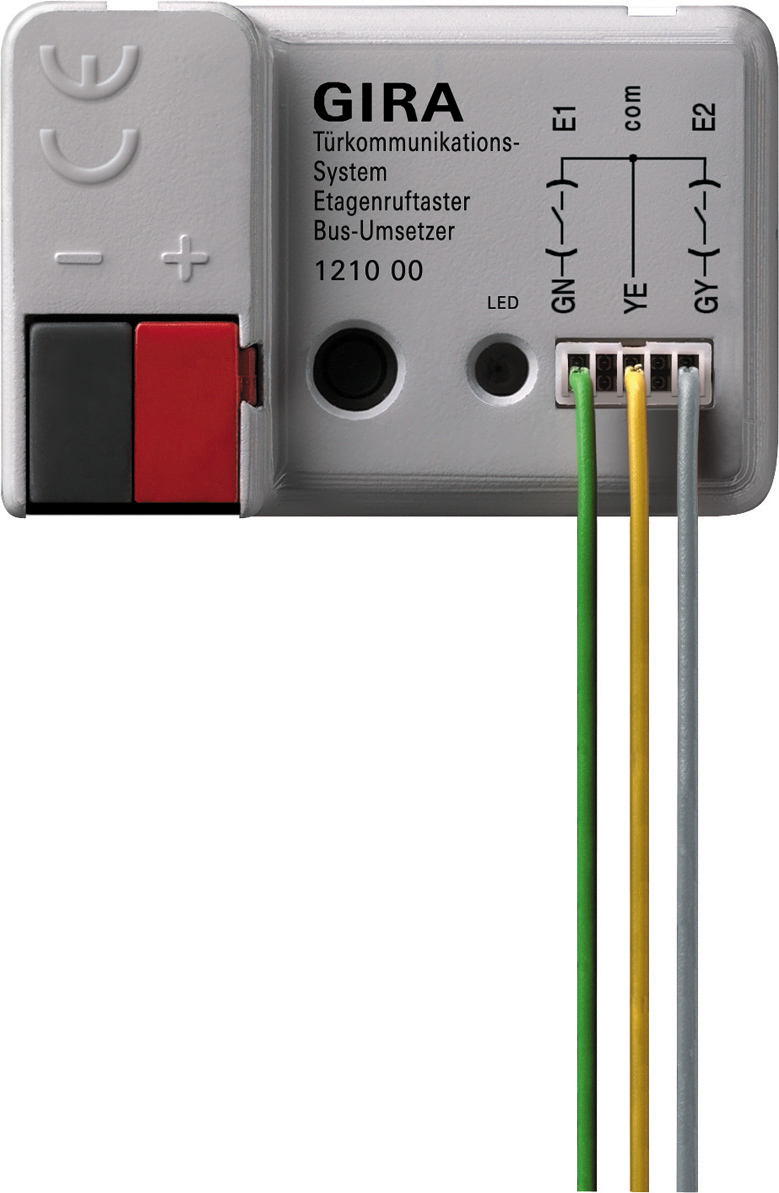

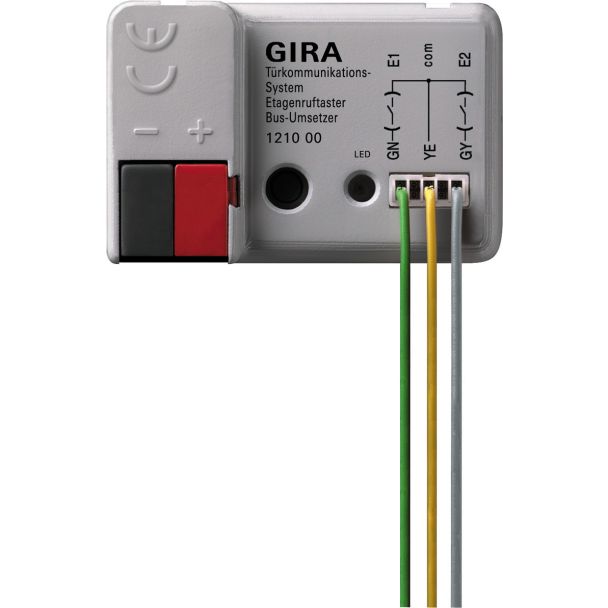

DCS-drukcontactinterface 2-voudig (121000)

Kenmerken:
- De DCS-drukcontactinterface 2-voudig is bedoeld voor het omzetten van een
potentiaalvrij drukcontactsignaal naar de Gira deurcommunicatiebus.
- De DCS-drukcontactinterface is voorzien van twee onderling onafhankelijke
ingangen voor het aansluiten van potentiaalvrije drukcontacten.
- De ingangen kunnen worden gebruikt voor het activeren van een
schakelhandeling (bijvoorbeeld licht schakelen) via een schakelactor of
inbouwschakelactor of aan een huisstation worden toegewezen.
- De DCS-drukcontactinterface is bedoeld voor montage in een apparaatdoos
achter een conventioneel drukcontact.

Technische gegevens:
Voeding: DC 26 V ± 2 V (via 2-draads bus)
Omgevingstemperatuur: -5 °C tot +50 °C
Aansluitingen
- 2-draads bus: 2 x steekklem
Aaantal ingangen: 2

Aanwijzingen:
- De drukcontactaansluiting vindt plaats via een 3-aderige ca. 20 cm lange
aansluitleiding. Deze aansluitleiding kan tot max. 5 m worden verlengd.
- Bij toewijzing van de drukcontactinterface aan een huisstation gedragen de
beide ingangen zich verschillend:Ingang 1activeert een interne oproep. Deze
ingang is nodig wanneer voor het aansluiten van een huisstation inclusief
verdiepingsbelknop slechts een 2-aderige leiding beschikbaar is (bijvoorbeeld
bij achteraf uitbreiden van een bestaand deurstation).Ingang 2activeert een
deuroproep. Deze ingang is nodig wanneer de deuropenerautomaat van het
huisstation via een mechanisch drukcontact moet worden geactiveerd.

Afmetingen in mm:
B 43 x H 28 x T 15
