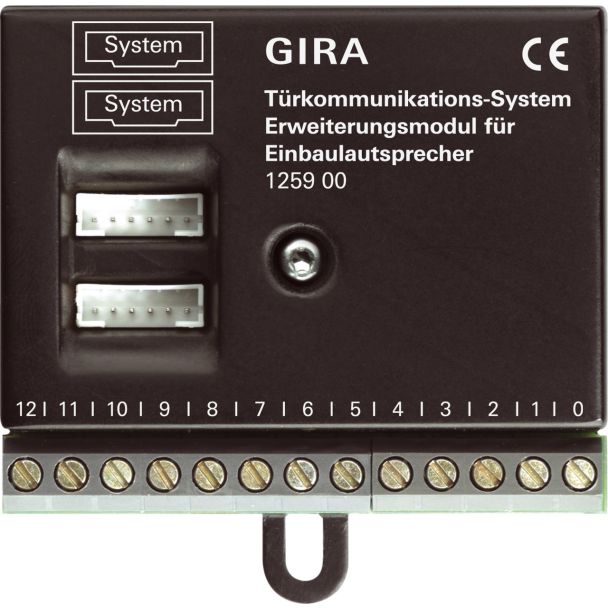

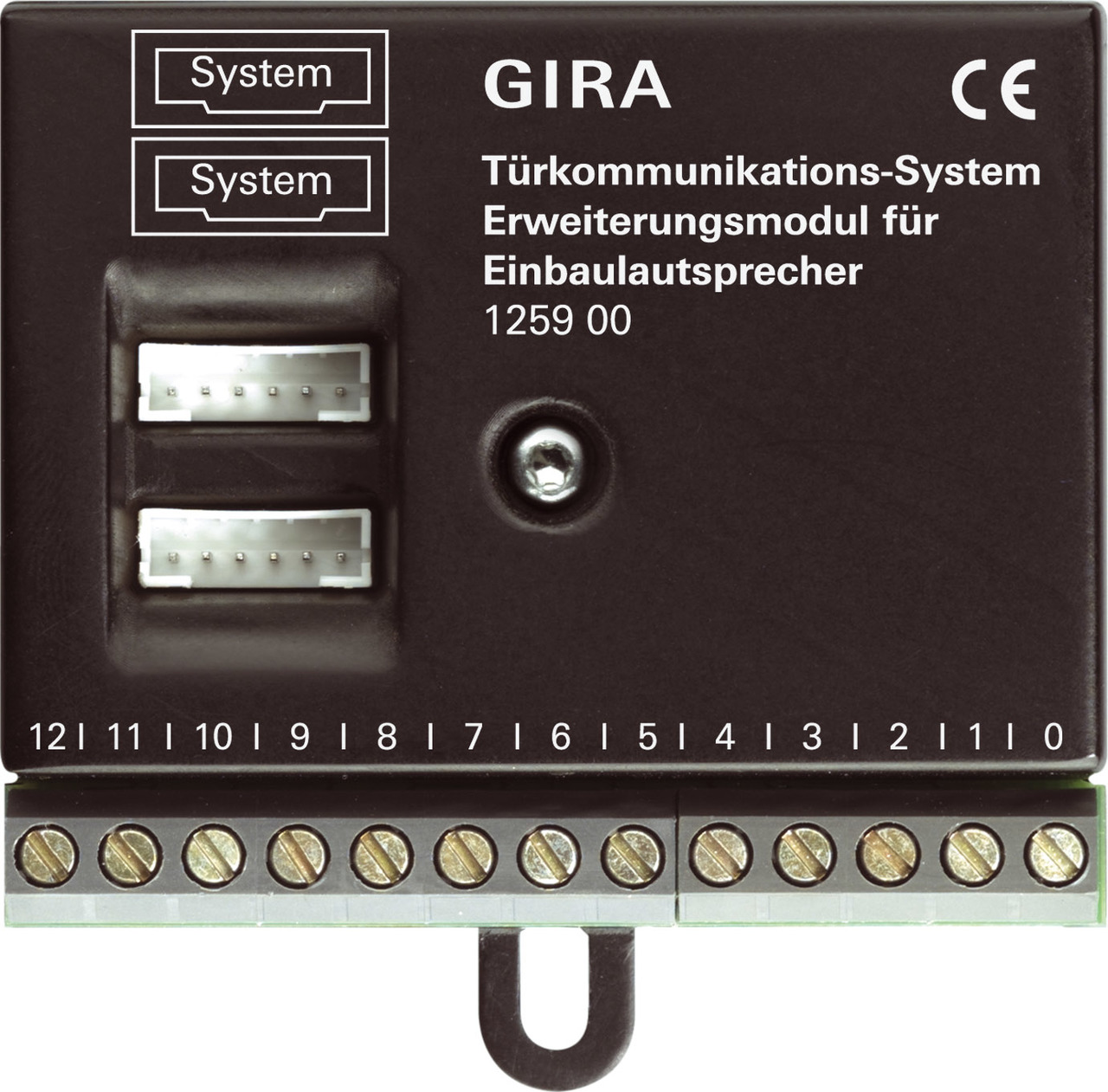

Uitbreidingsmodule voor inbouwluidspreker (125900)

Kenmerken:
- Montage in gangbare inbouwapparaatdozen.
- Past in de afdekramen van het schakelaarprogramma Gira TX_44.
- Modulaire opbouw, dus eenvoudige montage en mogelijkheid tot uitbreiding.
- Signaaloverdracht en voeding van de audio- en videocomponenten via de tegen
ompoling en kortsluitvaste 2-draads bus.
- Maximaal twaalf mechanische belknoppen aan te sluiten.
- Nog meer belknoppen kunnen via aanvullende uitbreidingsmodules worden
aangesloten.
- Er kunnen maximaal elf uitbreidingsmodules op een inbouwluidspreker worden
aangesloten.
- Impulsstroom van de belknopaansluitingen ter voorkoming van oxidatie op de
belcontacten.
- Kleine afmetingen.
- Beveiliging van de aansluitklemmen tegen verkeerd aansluiten.
- Bevestiging van de uitbreidingsmodules door schroeven of lijmen.

Technische gegevens:
Voeding: via verbindingskabel
Aansluiting verbindingskabel: 2x connectorstrook
Beschermeringssoort: IP44
Aansluitingen
- Mech. Belknop: 12x schroefklem
- gemeenschappelijke massa van de belknoppen: 1x schroefklem
- Verbindingskabel: 2x connectorstrook
Beschermeringssoort: IP44
Omgevingstemperatuur: -25 °C tot +70 °C

Aanwijzingen:
- Module voor uitbreiding van de inbouwluidspreker wanneer meer dan acht
mechanische belknoppen moeten worden aangesloten.
- Met dit component kunnen deurcommunicatie-installaties met maximaal 140
audiodeelnemers worden opgebouwd (bijvoorbeeld 1 x inbouwluidspreker, 11 x
uitbreidingsmodule voor inbouwluidsprekers, 136 x huisstations opbouw).
- Beschermingsgraad IP44 uitsluitend in combinatie met een geschikte front of
in gemonteerde toestand.

Levering:
- Het bevestigingsmateriaal is bij levering inbegrepen.

Afmetingen in mm:
incl. bevestigingslip: B 67 x H 66,4 x T 27
zonder bevestigingslip: B 67 x H 56 x T 27
