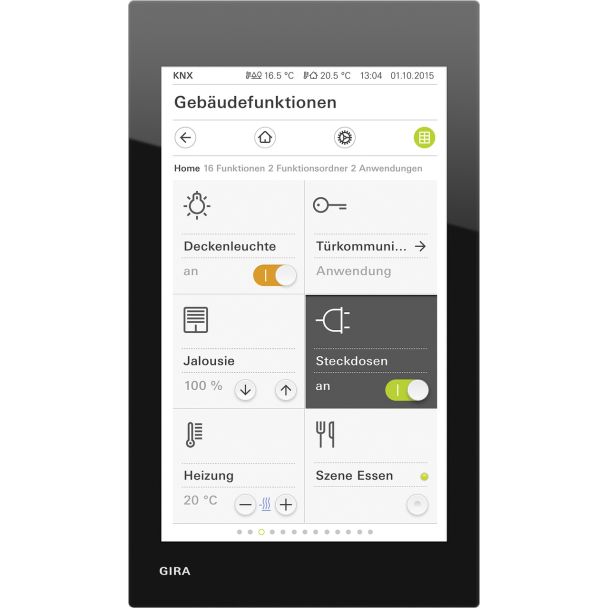

Gira G1 230 V (206705)

Kenmerken:

Functie in het Gira One systeem
- Bediening via een multitouch-display met swipe-functionaliteit.
- Koppeling en communicatie - afhankelijk van de variant - via LAN of WLAN.
- Geïntegreerde luidspreker.
- Geïntegreerde microfoon met echocompensatie.
- Gira G1 met inbouwaansluitmodule 230 V WLAN.
- Datacommunicatie via WLAN.

Toepassingsmogelijkheden en combinaties
- De Gira G1 als multifunctioneel ruimtebedieningsapparaat maakt volgende
functies resp. functiecombinaties beschikbaar:
- Gira One Client.
- Huisstation video.

Gira One Server-Client
- Afhankelijk van de configuratie kan de Gira G1 in installaties met een Gira
One server ook worden gebruikt als client.
- Na activering toont de Gira G1 de Gira interface van de Gira Smart Home app.
Er kunnen tot 250 Gira One verbruikers worden gevisualiseerd.
- Er zijn maximaal 50 Gira G1 in een Gira One project mogelijk.
- Naast de verbruikers van de gebouwbesturing zijn op de Gira G1 als client
van de Gira One server de volgende functies beschikbaar:
- directe functie.
- Gira deurcommunicatie.
- Online weerbericht.


Functie in het Gira KNX systeem
- Bediening via een multitouch-display met swipe-functionaliteit.
- KNX ruimtebedieningsapparaat
- Huisstation video
- Client voor de volgende systemen/servers - HomeServer – eNet – X1 - Gira
One
- Client voor de volgende systemen/servers - HomeServer – eNet – X1
- Client voor volgende systemen/servers - HomeServer - X1
- Integratie van internetdiensten

Eigenschappen als KNX ruimtebedieningsapparaat
- Door de gebruiker aan te passen gebruikersinterface met intuïtieve
bediening.
- Systeeminstellingen worden met een PIN-code beveiligd.
- Schakelen, drukken, dimmen (relatief en absoluut), dimmen (incl. dimmen RGB,
RGBW en Tunable White) jaloezie- en rolluikbesturing, waardegever,
scèneneveneenheid.
- Statusweergave, weergave van datum en tijd, weergave van binnen- en
buitentemperatuur.
- Maximaal 150 functies (zes functiemappen resp. ruimten met elk maximaal 25
functies).
- Meer dan 320 functie-pictogrammen.
- Tijdschakelklokken tot 125 weken met elk 10 schakeltijden.
- Oproep van IP-camera's.
- Audio-aansturing.
- Pincode voor systeeminstellingen.
- Ruimtetemperatuurregelaar in combinatie met de optioneel verkrijgbare
temperatuurvoelermodule of KNX apparaten voor kamertemperatuurmeting,
bijvoorbeeld tastsensor 3 Komfort.
- Tot 150 ruimtetemperatuurregelaar-neveneenheden in combinatie met
tastsensor 3 Plus voor KNX of CO2-sensor voor KNX voor de
ruimtetemperatuurmeting en -regeling.
- Bedrijfsstanden: comfort, stand-by, nacht en vorst- of hittebescherming met
elk eigen temperatuurinstelwaarden (voor verwarmen en/of koelen).
- Bedrijfsstanden individueel aanpasbaar.
- Comfortverlenging met aanwezigheidstoets.
- Omschakeling vorst- resp. hittebescherming door raamstatus.
- Weergave van de ruimtetemperatuurregelaar-informatie.
- Regelparameters voor PI-regelaar en 2-puntsregelaar instelbaar.
- Een verwarmingsklok als weekschakelklok met 28 schakeltijden.
- Ruimtetemperatuurregelaar-neveneenheid voor saunagebruik.
- Ruimtetemperatuurregelaar-neveneenheid voor het aansturen van
airconditionings (Fancoil) in combinatie met een KNX gateway voor
airconditionings.
- Instelling van de gewenste temperatuur, de luchtstroom (richting,
intensiteit) en de bedrijfsmodus.

Eigenschappen als huisstation video
- Camera-omschakeling: gerichte selectie van de aangesloten kleurencamera’s.
- Aansturen van de deuropener.
- Oproepsignaal in- en uitschakelen.
- Beltoon kiesbaar uit 10 melodieën.
- Oproep beantwoorden.
- Volumeregeling van oproepsignaal en spraak.
- Interne oproepen.
- Interne oproep via tastsensor voor KNX te activeren.

Eigenschappen als huisstation met SIP Client
- Clientfunctie voor externe SIP-systemen van bijv. Comelit, TCS, SCHÜCO DCS
Touch, 2N.
- SIP Direct Calls of via Registrar mogelijk
- 64 interne oproepen mogelijk, bijvoorbeeld conciërge
- Early Media ondersteuning voor videobeeld

Integratie van internetdiensten
- Gira weerportal: weergave van de weersvoorspelling voor maximaal vijf
locaties (internetverbinding vereist).

De Gira G1 kan ook als client voor de volgende systemen/servers worden
gebruikt:HomeServer Client
- Afhankelijk van de configuratie kan de Gira G1 in installaties met een Gira
HomeServer ook worden gebruikt als client. Na activering vormt de Gira G1 het
interfacedesign van de Gira HomeServer. Daarbij worden bijna alle seriematig
beschikbare functies van de Gira HomeServer ondersteund, ook bijvoorbeeld
huisstation video en online weerservice.

eNet Client
- Afhankelijk van de configuratie kan de Gira G1 in installaties met een eNet
server ook worden gebruikt als client. Na activering vormt de Gira G1 het
interfacedesign van het eNet SMART HOME systeem. Daarbij worden alle functies
van het eNet SMART HOME systeem ondersteund, ook bijvoorbeeld huisstation
video en online-weerservice.

X1-Client
- Afhankelijk van de configuratie kan de Gira G1 in installaties met een Gira
X1 ook worden gebruikt als client. Na activering vormt de Gira G1 het
interfacedesign van de Gira X1. Daarbij kunnen tot 250 X1 functies worden
ondersteund.
- Naast de X1 functies van de gebouwbesturing staan in de Gira G1 als Gira X1
Client de volgende functies ter beschikking;

Directe functie

Gira deurcommunicatie

Online-weerservice

Gira beveiligingssysteem Alarm Connect met de functies

-
Inschakelen

-
Uitgeschakeld

-
Melding bevestigen

-
Alarmen weergeven

-
Alarmen uitzetten



Veiligheidssysteem Alarm Connect
- Inschakelen.
- Uitschakelen.
-
-
-
-
- In de functie als client zijn de functies van het KNX
ruimtebedieningsapparaat niet beschikbaar. De exacte functies vindt u in de
Gira onlinecatalogus en in de technische documentatie van het apparaat.


Technische gegevens:
Voeding: AC 230 V, 50/60 Hz
WLAN-standaard: IEEE 802.11b/g/n - 2,4 GHz
Aansluitleiding
- Ethernetspecificatie: Cat.5e, cat.6, cat.6a, cat.7
Opgenomen vermogen
- Maximaal: 7 W
- Typisch: 4 W
- Minimum: 2 W
Display
- Type: TFT
- Grootte: 15,3 cm (6″)
- Aantal kleuren: 16,7 M
- Resolutie: 480 x 800 px (WVGA), 155 ppi
- Lichtsterkte: 350 cd/m²
- Contrastverhouding: 1:500
- Kijkhoek: > 80° rondom
Naderingssensor
- Bereik: max. 50 cm
- Detectiebereik: 30° horizontaal, 30° verticaal
Beschermeringssoort: IP21
Inbouwdiepte: 32 mm
Omgevingstemperatuur: 0 °C tot +45 °C

Aanwijzingen:
- Uitsluitend geschikt voor gebruik binnen.
- Aanbevolen montagehoogte: 150 cm vanaf de grond.
- Montage op een diepe inbouwdoos (advies: elektronicadoos bij
LAN-aansluiting).
- De communicatie met de KNX installatie vindt uitsluitend plaats via de
KNXnet/IP-standaard.
- Voor koppeling van de Gira G1 PoE aan de KNX installatie moet een IP-router
voor KNX worden gebruikt. Er kunnen meerdere Gira G1’s op een KNX IP-router
worden gebruikt.
- Voor de koppeling van de Gira G1 230 V of Gira G1 24 V aan de
KNX installatie is een Gira IP-router voor KNX (vanaf firmwareversie 3)
vereist om een betrouwbare communicatie via WLAN te waarborgen. Hiervoor is de
Gira IP-router voor KNX (vanaf firmwareversie 3) speciaal met de extra functie
"betrouwbare datacommunicatie" uitgerust. Er kunnen meerdere Gira
G1’s op een Gira KNX IP-router voor KNX (vanaf versie 3) worden gebruikt.
- Apparaten vanaf indexstand I08 voor KNX Secure voorbereid (aanvullende
firmware-update vereist).
- Inbedrijfstelling in het KNX systeem vanaf ETS 5.5 of hoger.
- Als huisstation te gebruiken in combinatie met de DCS-IP-gateway.
- Houd bij het ontwerp van de installatie rekening met de technische gegevens
voor het netwerkontwerp in de documentatie van het apparaat.
- Voor firmware-updates hebt u de Gira Project Assistent (GPA) nodig. De GPA
is gratis beschikbaar in de Gira downloadsectie.
- Voor gebruik van de tijdschakelklokken is ofwel een internetverbinding met
een NTP-timeserver of een bijpassende KNX tijdgever (bijvoorbeeld Gira
weerstation Plus 2074 00) vereist.
- Bij de berekening van de voeding moet absoluut rekening worden gehouden met
het totale opgenomen vermogen van alle aangesloten verbruikers alsook het
spanningsverlies over het leidingnet.

Levering:
- Displaymodule, opnameraam, inbouwaansluitmodule PoE LAN
