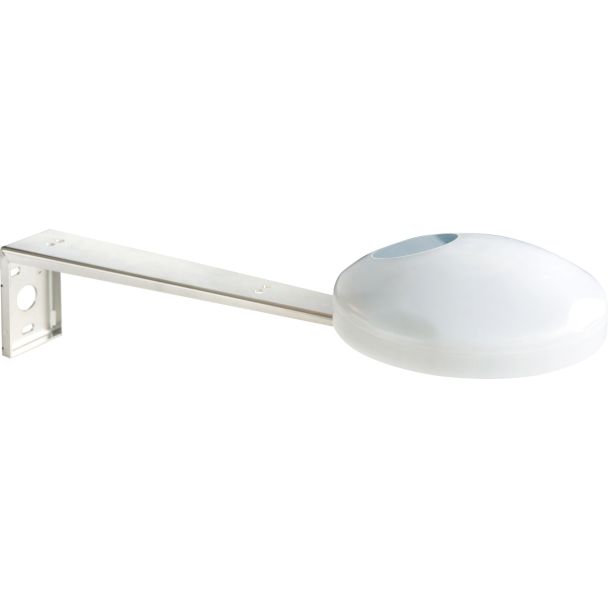

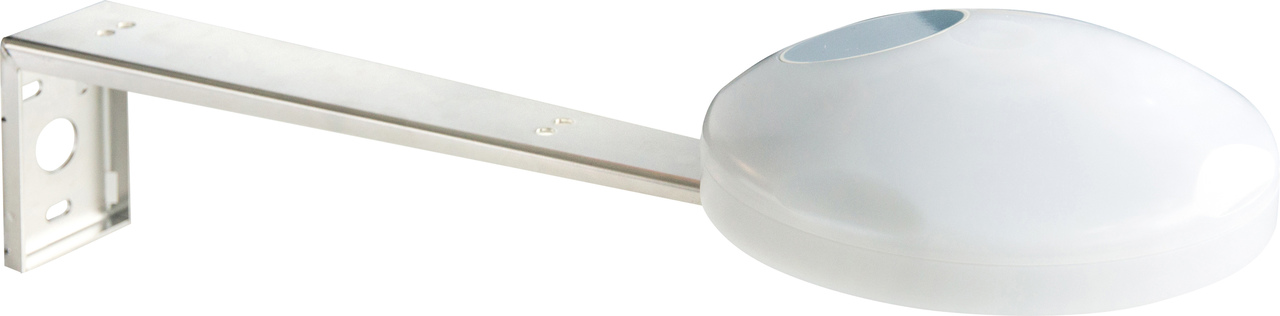

Weerstation Plus voor KNX (207400)

Kenmerken:
- Het weerstation voor KNX meet de windsnelheid, windrichting, neerslag,
globale straling, temperatuur, schemering, relatieve luchtvochtigheid,
luchtdruk en met vier sensoren de richtingsafhankelijke lichtsterkte.
- Met de gemeten gegevens worden de maximale waarde van de
lichtsterktesensoren, absolute luchtvochtigheid, gevoelde temperatuur en
behaaglijkheid berekend.
- Toepassingsgebied is de automatische, weersafhankelijke besturing van de
zonwering, speciaal voor thuis.
- Het weerstation bewaakt enkele belangrijke functies zelf en meldt eventuele
storingen zelfstandig via meldingsobjecten op de bus.
- Bewaking van de aanwezige spanning. Het uitvallen wordt gemeld via een
communicatieobject op de bus.
- Met geïntegreerde busaankoppelaar.
- Montage buiten op een mast of aan de muur.
- De positie van de montagelocatie kan met GPS worden bepaald.

Functies
- Twee grenswaarden met een instelbare hysterese per sensor kunnen intern
geparametriseerd of als 8-bits resp. 16-bits waarde worden ingesteld.
- Met de teach-in-functie kan de actuele meetwaarde worden overgenomen als
grenswaarde.
- Alle grenswaardeobjecten hebben een parametriseerbare in- en
uitschakelvertraging.
- 16 logische gates (AND, AND met terugkoppeling, OR, XOR, NAND, NOR) met
maximaal 4 ingangen voor externe en interne 1-bit waarden.
- 4 vergrendelelementen voor het vergrendelen van functies of handmatige
bediening.
- Een automatische besturing van de zonwering van maximaal 8 voorgevels kan
met een zonnestandafhankelijke nageleiding van de lamellen en met de besturing
van de raambekledinghoogte worden gerealiseerd.
- Alle meetwaarden kunnen bij waardeverandering en cyclisch worden uitgegeven.
De uitgangen van de vergrendelelementen kunnen alleen bij waardeverandering
worden verzonden.
- De cascadeschakeling van weerstations is mogelijk via de logische functies.
Dit is raadzaam voor de functieuitbreiding (meting van de windsterkte bij
verschillende voorgevels) of voor een sterk verhoogde functionele
betrouwbaarheid door redundanties.


Technische gegevens:
KNX medium: TP256
Voeding
- Nominale spanning: AC 24 V SELV (± 10%)
- Nominale spanning: DC 21 tot 32 V SELV
- Stroomverbruik: 100 tot 400 mA
Aansluitleiding
- Leidingtype: LiYCY 4xAWG26
- Kabellengte: 5 m
- Totale lengte per lijn: 15 m
Aantal weerstations: max. 3 (per lijn)
Omgevingstemperatuur: -30 °C tot +60 °C
Beschermeringssoort: IP44
Beschermingsklasse: III
Windrichtingssensor
- Meetbereik: 1 tot 360°
- Resolutie: 1°
- Nauwkeurigheid: ±10°
Windsnelheidssensor
- Meetbereik: 0 tot 40 m/s
- Resolutie: 0,1 m/s
- Nauwkeurigheid (≤ 10 m/s): ±1 m/s
- Nauwkeurigheid (≥ 10 m/s): ±5%
Temperatuurvoeler
- Meetbereik: -30 °C tot +60 °C
- Resolutie: 0,1 K
- Nauwkeurigheid: ±1 K
Neerslagsensor
- Meetbereik: ja/nee
- Nauwkeurigheid: fijne motregen
Lichtsterktesensoren
- Aantal: 4
- Meetbereik: 0 tot 150 klx
- Resolutie: 1 klx
- Nauwkeurigheid: ±3%
Schemeringssensor
- Meetbereik: 0 tot 900 lx
- Resolutie: 1 lx
- Nauwkeurigheid: ±10 lx
Luchtdruksensor
- Meetbereik: 300 tot 1100 hPa
- Resolutie: 0,01 hPa
- Nauwkeurigheid: ±0,5 hPa
Luchtvochtigheidssensor
- Meetbereik: 0 tot 100% rel. luchtvochtigheid
- Resolutie: 0,1 % rel. luchtvochtigheid
- Nauwkeurigheid: ±10 % rel. luchtvochtigheid (20 °C)
- abs. Luchtvochtigheid: 0 tot 400 g/m³
- Resolutie: 0,01 g/m³
Globale straling
- Meetbereik: 0 tot 1300 W/m²
- Resolutie: 1 W/m²
- Nauwkeurigheid: ±10%

Aanwijzingen:
- Gemeten waarden gelden voor de montagelocatie. Afwijkingen t.o.v. andere
weerdiensten zijn mogelijk.
- Alle nauwkeurigheidsgegevens van de meetwaarden hebben betrekking op de
desbetreffende eindwaarde van het meetbereik.

Afmetingen in mm:
Ø 130 x H 68 x
