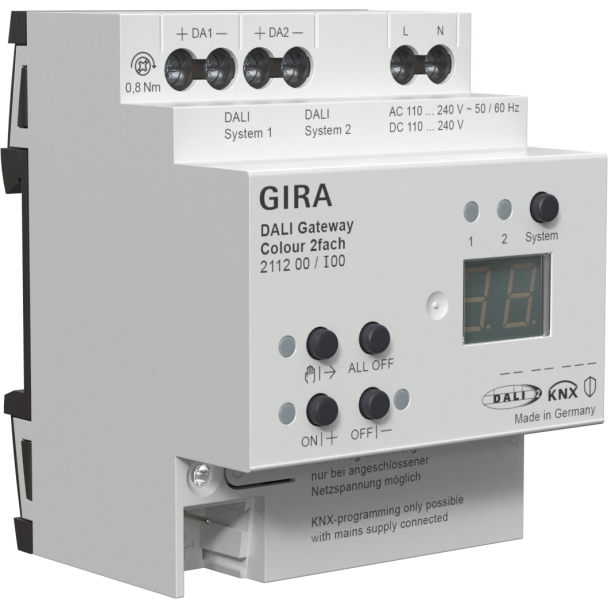

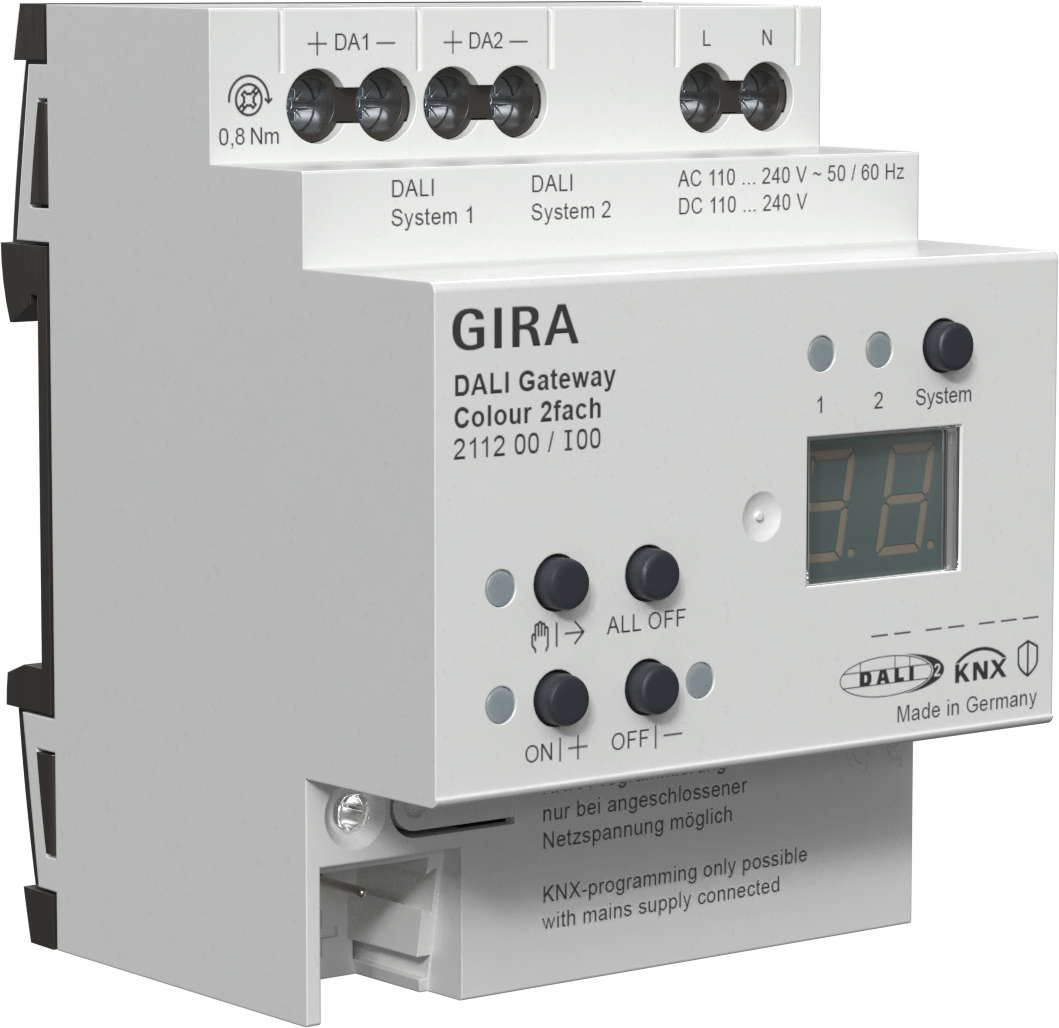

DALI gateway Colour 2-voudig voor KNX (211200)

Kenmerken:

Algemeen
- Afhankelijk van de apparaatvariant óf een DALI systeem (apparaatvariant
1-voudig) óf in twee gescheiden DALI systemen (apparaatvariant 2-voudig).
- Compatibel met DALI en DALI-2 standaard.
- Schakelen en dimmen van maximaal 64 lampen met DALI bedrijfsapparaten (bijv.
EVG) per DALI systeem.
- Tot 6 verschillende adresseringswijzen maken het aansturen van afzonderlijke
apparaten en groepen van DALI lampen via KNX telegrammen mogelijk.
- Per DALI systeem staan in totaal 64 DALI apparaatkanalen ter beschikking.
Deze kunnen naar keuze voor max. 64 afzonderlijk geadresseerde DALI
bedrijfsapparaten of voor een willekeurige combinatie van aan groepen
geadresseerde (max. 32) en afzonderlijk geadresseerde DALI bedrijfsapparaten
worden gebruikt.
- Ondersteuning van de aansturing van DALI bedrijfsapparaten van het
apparaattype “Tunable White” (DALI Device Type 8 - TW). Regeling van de
kleurtemperatuur via relatief of absoluut dimmen en daarnaast via scènes en
effecten. De regeling van de kleurtemperatuur is voor een groot deel
onafhankelijk van de regeling van de lichtsterkte van de gebruikte
lichtbronnen.
- Realisatie van een Dim to Warm-functie naar keuze statisch (via
ETS-parameters) of dynamisch (via KNX communicatieobject).
- Realisatie van een kleurtemperatuurverloop voor overdag voor de
implementatie van biologisch effectieve verlichting (HCL: Human Centric
Lighting) mogelijk. Hiervoor zijn er maximaal vier HCL-matrices beschikbaar
die vrij kunnen worden geconfigureerd wat betreft de lichtsterkte en
kleurtemperatuur en die kunnen worden geactiveerd en omgeschakeld afhankelijk
van het tijdstip en de dag van de week en door de gebruiker kunnen worden
geregeld.
- Regeling van de lichtkleur bij gebruik van DALI bedrijfsapparaten van het
apparaattype “Colour Control” (DALI Device Type 8 - RGBW Colour Control).
De gateway maakt een flexibele kleurregeling in de kleurruimten “RGB”,
“RGBW” of “HSV” mogelijk. In de RGB-kleurruimten is de kleur door
relatief of absoluut dimmen ofwel via gecombineerde of gescheiden
communicatieobjecten volgens KNX specificatie bestuurbaar. In de kleurruimte
“HSV” zijn altijd gescheiden objecten voor een absolute regeling van de
lichtkleur door kleurhoeken (H), verzadiging (S) en lichtwaarde (V)
beschikbaar.
- Realiseren van een kleurverloop voor de implementatie van verschillende
kleursferen mogelijk, afhankelijk van het tijdstip en de dag van de week (CTM:
Colour Transition Mode). Hiervoor zijn maximaal vier vrij configureerbare
CTM-matrices beschikbaar. Elke matrix maakt het instellen van individuele
kleurinstellingen, met of zonder helderheidsinstelling, mogelijk. De matrices
zijn tijdens gebruik van de gateway individueel activeerbaar en omschakelbaar.
- Bij kleurregeling: uitvoeren van automatische kleurencirkel- en
helderheidsruns. De kleurencirkeldoorgang dient voor de automatische regeling
van de totale kleuren van DALI armaturen. Deze functie maakt gebruik van de
cyclische verstelling van de kleurhoek in de kleurcirkel. Hierdoor ontstaan er
continue kleurverlopen, die tijdens de runtime van de gateway naar wens kunnen
worden gestart en gestopt. Op dezelfde manier werkt de automatische
lichtsterktedoorloop. Deze functie stelt cyclisch de lichtsterkte in het
gehele lichtsterktebereik in en creëert op deze manier individuele
lichtsterktescenario's.
- Optionele centrale besturing van alle aangesloten DALI componenten mogelijk
(Broadcast). Hierdoor vervalt een DALI inbedrijfstelling, waardoor
verlichtingsinstallaties met lage functionele vereisten snel en eenvoudig in
gebruik kunnen worden genomen (vereenvoudigde configuratie zonder DALI
inbedrijfstelling).
- Handbediening van de groepen en afzonderlijke apparaten onafhankelijk van de
bus (ook werken op bouwplaatsen met broadcast-besturing) gescheiden voor de
DALI systemen. Besturing van de schakeltoestand en de lichtsterkte.
- Feedback over DALI foutstatus, DALI Busy en DALI kortsluiting en melding van
uitval van de voedingsspanning.
- Tot 6 centrale schakel- en dimfuncties.
- Globale schakelstatus en uitschakeling bij stand-by van de aangesloten
VSA’s mogelijk. Collectieve feedback van alle schakeltoestanden mogelijk.
- Integratie van de groepen en afzonderlijke apparaten in maximaal
16 lichtscènes per DALI systeem voor regeling van de lichtsterkte,
kleurtemperatuur of kleur mogelijk.
- Uitvoering van de DALI inbedrijfstelling en van de DALI test met de volledig
in de ETS geïntegreerde Device Configuration-app, die de
standaardparameterdialoog aanvult.
- Ondersteuning van DALI 2 sensoren (DALI-2 Input Device). Ondersteunde DALI
sensoren: DALI drukcontact/drukcontactinterface, DALI draai-/schuifregelaar,
DALI aanwezigheidsmelder, DALI lichtsterktesensor)
- Commando’s van DALI sensoren worden afgebeeld op KNX (schakelen,
dimmen...).
- Broadcastbesturing via KNX communicatieobjecten als extra besturingsoptie
bij DALI groeps- of afzonderlijke besturing.

Groeps- en apparaatfuncties
- Elke groep en elk afzonderlijk apparaat heeft de volledige functionaliteit
zonder beperking. Alle kanaalgeoriënteerde functies kunnen afzonderlijk voor
elke groep of elk afzonderlijk apparaat worden geparametreerd. Hierdoor kunnen
de DALI bedrijfsapparaten onafhankelijk en multifunctioneel worden
aangestuurd.
- Actieve statusmeldingen voor schakeltoestand, lichtsterkte, kleurtemperatuur
en kleur mogelijk.
- Instelling van de lichtsterkte- en kleurtemperatuurgrenswaarden (minimaal,
maximaal) mogelijk.
- Dimgedrag en dimkarakteristieken parametriseerbaar.
- In- en uitschakelen zonder de lamp te beschadigen (soft-AAN, soft-UIT).
- Vergrendelingsfunctie of alternatief gedwongen-standfunctie instelbaar. In
de vergrendelingsfunctie is het knipperen van lampengroepen en afzonderlijke
apparaten mogelijk.
- Tijdfuncties (in-/uitschakelvertraging, trappenhuisverlichtingsfunctie - ook
met waarschuwing vooraf).
- Bedrijfsurenteller.
- DALI Power-ON-level (via parameter gedrag “na bus-/netspanningsherstel”)
en DALI System-Failure-Level (via parameter gedrag “bij
bus-/netspanningsuitval”) instelbaar.
- Reacties bij bus-/netspanningsuitval en -terugkeer en na een
ETS-programmeerprocedure instelbaar (voor lichtsterkteaansturing). Bij
kleurtemperatuur- en kleuraansturing vast ingesteld.

vanaf firmware-versie 2.0.0 en applicatieprogramma-versie 2.2
- DALI-2 sensoren (bijv. tastsensoren, draaisensoren, aanwezigheidsmelder of
lichtsensoren) worden ondersteund als invoerapparaten (Input Devices) in
instantiemodus.
- DALI-2 sensoren, die geschikt zijn voor meerdere masters, kunnen worden
geïnstalleerd als applicatiecontrollers in elk DALI systeem.
- Er kunnen maximaal 32 DALI sensoren worden geadresseerd en geparametriseerd
(het werkelijke aantal hangt af van het energieverbruik van de sensoren en het
aantal DALI besturingsapparaten).
- Het sensortype drukcontact wordt ondersteund in de sensorfunctie schakelen,
dimmen, jaloezie/rolluik/markies/dakraam, waardegever, scèneneveneenheid.
- Ondersteund worden ook de sensortypes draai-/schuifencoder,
aanwezigheidsmelder en lichtsterktesensor. Ondersteund worden de
instantietypes 1 tot 4 en apparaten van instantietype 0: DALI
draaidimmer-basiselement inbouw met geïntegreerde voedingseenheid (2027 00)
en DALI draaidimmer-basiselement inbouw (2026 00).

ETS Device Configuration App (DCA)
- Eenvoudige DALI inbedrijfstelling zonder externe softwarecomponenten. DALI
besturingsapparaten en DALI sensoren worden afzonderlijk voor beide
DALI-systemen geïdentificeerd, geadresseerd en toegewezen in de DALI
inbedrijfstellingsomgeving van de DCA.
- Snelle identificatie van DALI bedrijfsapparaten via toetsenbordbesturing en
automatische knipperfunctie.
- Offline DALI configuratie: Uitgebreide configuratiemogelijkheden, ook zonder
verbinding met de DALI installatie mogelijk.
- De toekenning van de korte DALI adressen kan individueel worden beïnvloed.
Aangevuld met groeps- en apparaatnamen is op deze manier het unieke markeren
van DALI bedrijfsapparaten mogelijk.
- Optionele deactivering van de lichtsterkteaansturing bij het zoeken van het
DALI apparaat (bijv. in bestaande installaties).
- Controleren van het DALI apparaattypes bij het toewijzen van DALI
bedrijfsapparaten aan projectgroepen of afzonderlijke apparaten. Hierdoor
worden functie-onverenigbaarheden na inbedrijfstelling voorkomen.
- Compatibiliteitsmodus voor ondersteuning van niet DALI conforme
bedrijfsapparaten.
- Gedeeltelijke DALI inbedrijfstelling: als u deze functie gebruikt, blijven
bij het zoeken naar DALI apparaten reeds gevonden bedrijfsapparaten behouden,
ook als deze niet beantwoorden aan de gateway.
- Testfunctie van alle aangemaakte DALI groepen of afzonderlijke DALI
bedrijfsapparaten: centraal AAN/UIT-schakelen (Broadcast), apparaattest
(AAN/UIT, lichtsterkte- en kleurtemperatuur of kleurinstelling,
apparaatstatus), groepstest (AAN/UIT, lichtsterkte- en kleurtemperatuur- of
kleurinstelling) en tests van scènes.
- Parametriseringssjablonen exporteren en importeren in XML-formaat.
- Documentatiefunctie voor het maken van een configuratie-rapport als PDF
(overzicht van de groepstoewijzing of totale apparaatconfiguratie).


Technische gegevens:
KNX medium: TP256
Stroomverbruik KNX: 4,5 tot 5,0 mA
Nominale spanning
- AC: AC 110 tot 240 V, 50/60 Hz
- DC: DC 110 tot 240 V
Vermogensverlies: max. 3 W
Nominale spanning DALI: DC 16 V (type)
Uitgangsstroom per DALI systeem: type 128 mA, max. 250 mA kortstondig
Aantal DALI deelnemers: Max . 64 per DALI systeem
Protocol DALI-2: 62386-101 Ed. 2.0
62386-103 ed. 2.0
Overdrachtssnelheid DALI: 1,2 kbit/s
Aansluitingen
- KNX: Aansluit- en aftakklem
- DALI: Schroefklemmen
Kabellengten tussen gateway en apparaat
- Ø 1,5 mm²: max. 300 m
- Ø 1,0 mm²: max. 238 m
- Ø 0,75 mm²: max. 174 m
- Ø 0,5 mm²: max. 116 m
Aansluitingdoorsnede: max. 4 mm²
Omgevingstemperatuur: -5 °C tot +45 °C

Aanwijzingen:
- Compatibel met KNX Data Secure.
- Firmware-updates zijn met de Gira ETS Service app (aanvullende software)
mogelijk.
- DALI Gateway Colour 1-voudig of 2-voudig zijn gecertificeerd als een DALI-2
regelapparaat in overeenstemming met
IEC{~~geschuetztes_Leerzeichen}62386{~~geschuetztes_Leerzeichen}Ed.{~~geschuetztes_Leerzeichen}2.
- De volledige functionaliteit van het DALI-systeem kan alleen worden
gegarandeerd als er uitsluitend DALI-2 voorschakelapparatuur wordt gebruikt.
- De DALI systemen worden uitsluitend via de DALI Gateway van stroom voorzien.
Het aansluiten van een andere voeding op een van de DALI systemen is niet
toegestaan.
- Projectplanning en inbedrijfstelling van het apparaat vanaf ETS 5 vanaf
versie 5.7.7 of ETS 6 vanaf versie 6.1.0 (aanbevolen).

Levering:
- Aansluit- en aftakklem voor KNX bij levering inbegrepen.
