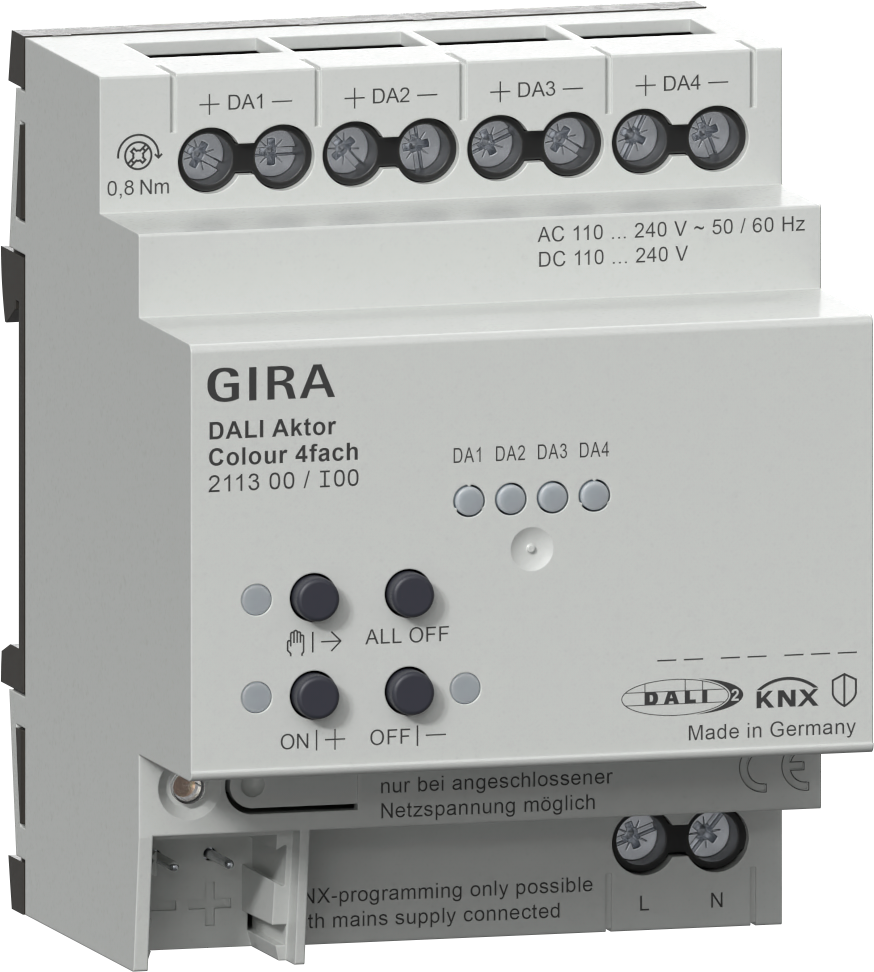

DALI actor Colour 4-voudig voor KNX (211300)

Kenmerken:
- Eenvoudige broadcast-besturing van DALI-2 lampen en koppeling van DALI-2
sensoren als applicatiecontrollers
- 4 onafhankelijk bestuurbare DALI systemen.
- Aansluiting van in totaal maximaal 128 DALI deelnemers op de actor.
- Er is een maximale DALI busstroom van 80 mA beschikbaar per DALI systeem
(uitgangen 1 tot 4) voor maximaal 40 DALI bedieningsapparaten.
- Schakelen en dimmen van DALI bedieningsapparaat (bijv. elektronische
voorschakelapparaten).
- Ondersteuning van de aansturing van DALI bedieningsapparaten van het
apparaattype “Tunable White” (DALI Device Type 8 - TW). Besturing van de
kleurtemperatuur via relatief of absoluut dimmen alsook via scènes. De
regeling van de kleurtemperatuur is grotendeels onafhankelijk van de
lichtsterkteregeling van de gebruikte lichtbronnen.
- Regeling van de lichtkleur bij gebruik van DALI besturingsapparaten van het
apparaattype “Colour Control” (DALI Device Type 8 - RGBW Colour Control).
Flexibele kleurregeling in de kleurruimten “RGB”, “RGBW” of “HSV”.
In de RGB-kleurruimten kan de kleur door relatief of absoluut dimmen via ofwel
gecombineerde of gescheiden communicatieobjecten volgens KNX specificatie
alsook via scènes worden geregeld. In de kleurruimte “HSV” zijn aparte
objecten beschikbaar voor absolute regeling van de lichtkleur door kleurtoon
(H), verzadiging (S) en waarde (V) alsook via scènes.
- Automatische kleurenwielcyclus: cyclische aanpassing van de kleurtoon in het
kleurenwiel. Dit resulteert in continue kleursequenties die naar wens kunnen
worden gestart en gestopt tijdens de looptijd van de DALI actor.
- Automatische lichtsterktecyclus: cyclische aanpassing van de lichtsterkte
over het hele lichtsterktebereik.
- Handmatige bediening van de DALI systemen onafhankelijk van de bus (ook
bouwplaatsbediening met broadcast-besturing) afzonderlijk voor de DALI
systemen. Regeling van de schakeltoestand en de lichtsterkte.
- Retourmeldingen van DALI foutstatus, DALI kortsluiting en melding van uitval
van de voedingsspanning.
- Tot 6 centrale schakel- en dimfuncties.
- Stand-by-uitschakeling van de aangesloten elektronische voorschakelapparaten
kan worden gerealiseerd. Collectieve terugkoppeling van alle schakeltoestanden
mogelijk.
- Integratie van de vier DALI systemen in elk tot 16 lichtscènes om de
lichtsterkte, kleurtemperatuur of kleur te regelen.
- Actieve statusmeldingen voor schakeltoestand, lichtsterkte, kleurtemperatuur
en kleur mogelijk voor elk DALI systeem
- Instelling van de lichtsterkte- en kleurtemperatuurgrenswaarden (minimaal,
maximaal) mogelijk.
- Dimgedrag en dimkarakteristieken parametriseerbaar.
- In- en uitschakelen zonder de lamp te beschadigen (soft-AAN, soft-UIT).
- Vergrendelingsfunctie of alternatief gedwongen-standfunctie instelbaar.
Knipperen van lampen in een DALI systeem is mogelijk met de
vergrendelingsfunctie.
- Tijdfuncties (in-/uitschakelvertraging, trappenhuisverlichtingsfunctie - ook
met waarschuwing vooraf).
- Bedrijfsurenteller.
- DALI Power-ON-level (via parameter gedrag “na bus-/netspanningsherstel”)
en DALI System-Failure-Level (via parameter gedrag “bij
bus-/netspanningsuitval”) instelbaar.
- Reacties bij uitval en herstel van de bus-/netspanning en na een
ETS-programmering instelbaar (voor lichtsterkteaansturing). Vaste instelling
voor kleurtemperatuur- en kleurregeling.
- Geschikt voor meerdere masters, er kunnen meer DALI-2 sensoren worden
geïnstalleerd als applicatiecontrollers in elk DALI systeem.

Technische gegevens:
KNX medium: TP256
Stroomverbruik: 3,0 tot 4,0 mA
Nominale spanning
- AC: AC 110 tot 240 V, 50/60 Hz
- DC: DC 110 tot 240 V
Vermogensverlies: max. 3 W
Nominale spanning DALI: DC 15,2 V (type)
Uitgangsstroom per DALI systeem: type 64 mA, max. 250 mA kortstondig
Gegarandeerde busstroom per DALI systeem: 80 mA
Maximaal aantal adresseerbareDALI besturingsapparaten
- Per DALI systeem: Max. 40
- Som van alle DALI systemen: Max. 128
Overdrachtssnelheid DALI: 1,2 kbit/s
Aansluitingen
- KNX: Aansluit- en aftakklem
- DALI: Schroefklemmen
Kabellengten tussen gateway en apparaat
- Ø 1,5 mm²: max. 300 m
- Ø 1,0 mm²: max. 238 m
- Ø 0,75 mm²: max. 174 m
- Ø 0,5 mm²: max. 116 m
Aansluitingdoorsnede: max. 4 mm²
Omgevingstemperatuur: -5 °C tot +45 °C

Aanwijzingen:
- Compatibel met KNX Data Secure.
- Firmware-updates zijn met de Gira ETS Service app (aanvullende software)
mogelijk.
- De DALI actor is gecertificeerd volgens IEC 62386 Ed. 2 als DALI-2
regelapparaat.
- De volledige functionaliteit van het DALI systeem kan alleen worden
gegarandeerd als uitsluitend DALI-2 besturingsapparaten worden gebruikt.
- De DALI systemen worden uitsluitend gevoed via de DALI gateway. Het
aansluiten van een extra voeding op een van de DALI systemen is niet
toegestaan.
- Projectplanning en inbedrijfstelling van het apparaat vanaf ETS 5 vanaf
versie 5.7.7 of ETS 6 vanaf versie 6.1.1 (aanbevolen).

Levering:
- KNX aansluit- en aftakklem bij levering inbegrepen.
