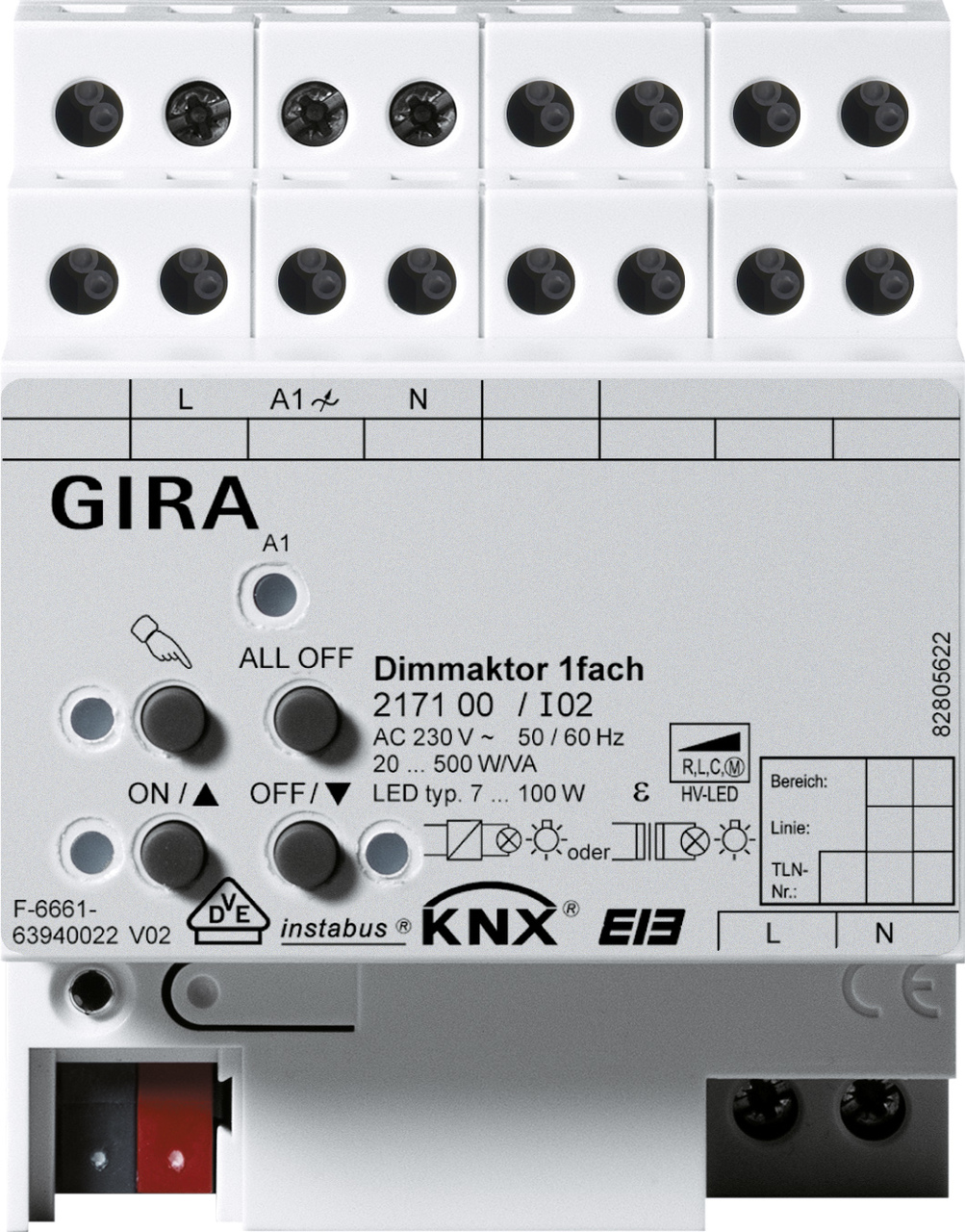

Dimactor 1-voudig voor KNX (217100)

Kenmerken:
- Dimactor met geïntegreerde busaankoppelaar.
- Schakelen en dimmen van gloeilampen, HV-halogeenlampen, dimbare
HV-led-lampen, dimbare spaarlampen, dimbare inductieve trafo's met
NV-halogeen- of NV-led-lampen, dimbare elektronische trafo's met
NV-halogeen- of NV-ledlampen.
- Automatische of handmatige selectie van het bij de belasting passende
dimprincipe.
- Beveiligd tegen onbelast gebruik, kortsluiting en oververhitting.
- Handbediening van de uitgangen onafhankelijk van de bus (ook
bouwplaatsbedrijf mogelijk).
- De dimactor 1-voudig kan ook als toerentalregelaar worden gebruikt voor
toerentalregeling van éénfase elektromotoren.
- Bouwplaatsbedrijf: uitgangen handmatig bedienbaar zonder busspanning, met
uitsluitend de bedrijfsspanning.

Functies
- Onafhankelijke aansturing van de dimkanalen.
- In bouwplaatsbedrijf zijn de uitgangen handmatig bedienbaar zonder
busspanning, met uitsluitend de bedrijfsspanning.
- Centrale schakelfunctie voor aansturing van alle dimkanalen.
- Vertraging voor actief zendende retourmeldingen na herstel van de
busspanning.
- Specificatie van de soort belasting en bepaling van het dimprincipe
mogelijk: Universeel (met automatische inmeetprocedure), elektronische trafo /
LV-led (capacitief/faseafsnijding), conventionele trafo / LV-led
(inductief/faseaansnijding), HV-led (faseaansnijding) of HV-led
(faseafsnijding).
- Retourmelding 'schakelen' en 'lichtsterkte'.
- Instelling van het dimbare lichtsterktebereik mogelijk.
- Dimgedrag en dimkarakteristieken parametriseerbaar.
- Inschakelgedrag bij relatief dimcommando parametriseerbaar.
- Lampbeschermend in- en uitschakelen.
- Automatische instelling en schaalverdeling van het dimbare
lichtsterktebereik bij gebruik van universele vermogensopvoereenheden.
- Het gedrag van een dimkanaal in de toestand 'UIT' bij ontvangst
van een relatief dimcommando kan geparametreerd worden (inschakelen en lichter
worden of geen reactie).
- Meldtelegrammen voor kortsluiting, overbelasting en bij uitval van de
belasting.
- Retourmelding van het aangesloten type belasting.
- Vergrendelingsfunctie of gedwongen-standfunctie voor elke uitgang
parametriseerbaar.
- Tijdfuncties (in- of uitschakelvertraging, trappenhuisverlichtingsfunctie).
- Trappenhuisverlichtingsfunctie met waarschuwing vooraf door tijdgestuurd
reduceren van de verlichting of activering van een permanente verlichting.
- Koppelingsfunctie en maximaal acht scènes per dimkanaal mogelijk.
- Bedrijfsurenteller voor het bepalen van de inschakelduur.
- Reacties bij uitval en herstel van de busspanning instelbaar.


Technische gegevens:
KNX medium: TP256
Nominale spanning: AC 110 tot 230 V, 50/60 Hz
Aansluitleiding (AC 230 V)
- Gloeilampen: 20 tot 500 W
- HV-halogeen: 20 tot 500 W
- gewikkelde trafo: 20 tot 500 VA
- Tronic-trafo: 20 tot 500 W
- gewikkelde trafo met NV-led: 20 tot 100 VA
- elektronische trafo met NV-led: typ. 20 tot 100 W
- HV-ledlampen: typ. 3 tot 100 W
- Spaarlamp: typ. 3 tot 100 W
Aansluitleiding (AC 110 V)
- Gloeilampen: 20 tot 250 W
- HV-halogeen: 20 tot 250 W
- gewikkelde trafo: 20 tot 250 VA
- Tronic-trafo: 20 tot 250 W
- gewikkelde trafo met NV-led: 20 tot 50 VA
- elektronische trafo met NV-led: typ. 20 tot 50 W
- HV-ledlampen: typ. 3 tot 50 W
- Spaarlamp: typ. 3 tot 50 W
Schakelstroom motoren: 2,3 A
Aansluitingen
- KNX: Aansluit- en aftakklem
- Belasting: Schroefklemmen
Aansluitingdoorsnede: max. 4 mm²

Aanwijzingen:
- Vermogensuitbreiding door Gira vermogensopvoereenheden.
- Montage op DIN-profielrail.
- VDE-goedkeuring conform EN 60669-1, EN 60669-2-1.

Levering:
- Aansluit- en aftakklem voor KNX bij levering inbegrepen.

Afmetingen:
Modulebreedten (TE): 4
