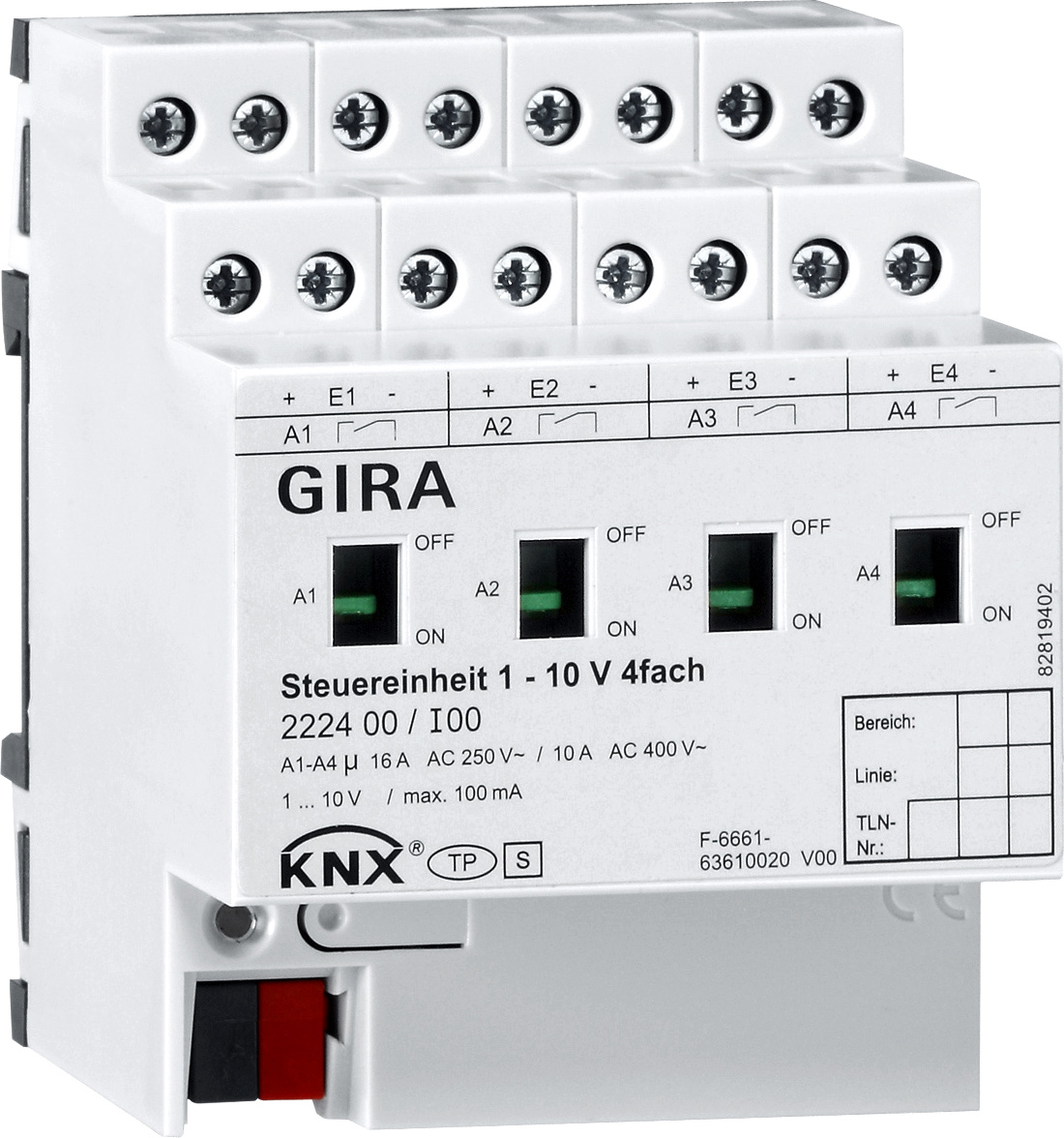

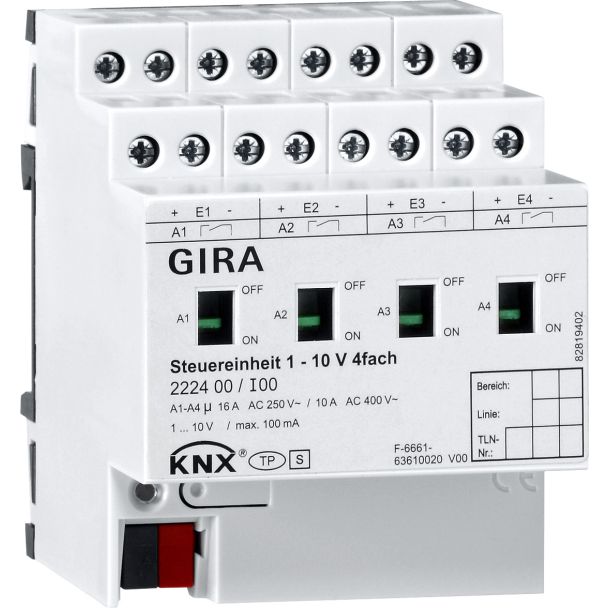

Besturingseenheid 1 – 10 V 4-voudig met handbediening voor KNX (222400)

Kenmerken:
- De besturingseenheid schakelt en dimt elektrische verbruikers die over een
interface 1-10 V beschikken.
- 5 apparaatconfiguraties selecteerbaar. Hierdoor vindt de toewijzing van de 4
afzonderlijk aanstuurbare dimkanalen aan de schakeluitgangen plaats (bijv. 4
dimkanalen werken op een schakelrelais voor aansturing van een RGBW-lamp).
- Relaisuitgangen waaraan geen dimkanaal is toegewezen, kunnen als vrije
schakelactorkanalen worden gebruikt.
- Reactie bij uitval en herstel van de busspanning en na een
ETS-programmeerprocedure instelbaar.
- Handbediening van de uitgangen onafhankelijk van de bus met mechanische
schakelstand-indicatie.
- Vertraging voor actief zendende retourmeldingen na herstel van de
busspanning.
- Logische koppelingsfunctie per kanaal configureerbaar.
- Tot drie centrale schakelfuncties voor gemeenschappelijk aansturing van alle
dim- en schakelkanalen.
- Inschakeltijden van de relaisuitgangen kunnen door bedrijfsurentellers
geregistreerd en geanalyseerd worden.
- Verzamelretourmelding van alle schakeltoestanden mogelijk.

Dimkanalen
- Vier afzonderlijk aanstuurbare dimkanalen.
- Retourmelding van schakeltoestand en lichtsterkte.
- Instelling van het dimbare lichtsterktebereik mogelijk.
- Dimgedrag en dimkarakteristieken parametriseerbaar.
- Soft inschakel- en Soft-uitschakelfunctie.
- Vergrendelingsfunctie of gedwongen-standfunctie parametriseerbaar.
- Tijdfuncties (in-/uitschakelvertraging, trappenhuisverlichtingsfunctie). Bij
de trappenhuisverlichtingsfunctie is de reactie aan het einde van de
inschakeltijd parametriseerbaar.
- Opname van een dimkanaal in max. 10 scènes mogelijk.
- Inbrandfunctie maakt de door de lampenfabrikanten voorgeschreven
inbedrijfstelling van nieuwe TL-lampen mogelijk.

Schakelactorbedrijf (optioneel)
- Onafhankelijk schakelen van de schakeluitgangen A2 tot A4.
- Gebruik als maak- of verbreekcontact.
- Retourmelding van de schakeltoestand.
- Vergrendelingsfunctie of gedwongen-standfunctie parametriseerbaar.
- Tijdfuncties (in-, uitschakelvertraging, trappenhuisverlichtingsfunctie met
waarschuwing vooraf).
- Opname in de lichtscènes mogelijk. Max. 10 interne scènes zijn per
schakeluitgang parametriseerbaar.
- Cyclische bewaking van het binnenkomende schakeltelegram configureerbaar.


Technische gegevens:
KNX medium: TP256
Relais
- Aantal: 4
- Contact: elk 1x maakcontact, potentiaalvrij, bistabiel
Stuuruitgangen
- Stuurspanning: 1 tot 10 V
- Stuurstroom per uitgang: max. 100 mA
- Kabellengte: max. 500 m bij 0,5 mm²
Schakeluitgangen
- Schakelspanning: AC 250/400 V
- Schakelstroom 230 V AC1: 16 A
- Schakelstroom 230 V AC3: 10 A
- Schakelstroom 400 V AC1: 10 A
- Schakelstroom 400 V AC3: 6 A
- Fluorescentielampen: 16 AX
Lampbelastingen
- Gloeilampen: 3680 W
- HV-halogeen: 3680 W
- gewikkelde trafo: 2000 VA
- Tronic-trafo: 2500 W
TL-lampen T5/T8
- niet-gecompenseerd: 3680 W
- parallel gecompenseerd: 2500 W / 200 µF
- duoschakeling: 3680 W / 200 µF
Spaarlampen
- niet-gecompenseerd: 3680 W
- parallel gecompenseerd: 2500 W / 200 µF
Kwikdamplampen
- niet-gecompenseerd: 3680 W
- parallel gecompenseerd: 3680 W / 200 µF
Omgevingstemperatuur: -5 °C tot +45 °C
Aansluitingen
- KNX: Aansluit- en aftakklem
- 1 – 10 V: Schroefklemmen
- Belasting: Schroefklemmen
Aansluitingdoorsnede: max. 4 mm²

Aanwijzingen:
- Elektronische voorschakelapparaten wekken zeer hoge stroompieken op. Gebruik
daarom een inschakelstroombegrenzer of bij grotere belastingen een aparte
lastbescherming.

Levering:
- Aansluit- en aftakklem voor KNX bij levering inbegrepen.

Afmetingen:
Modulebreedten (TE): 4
