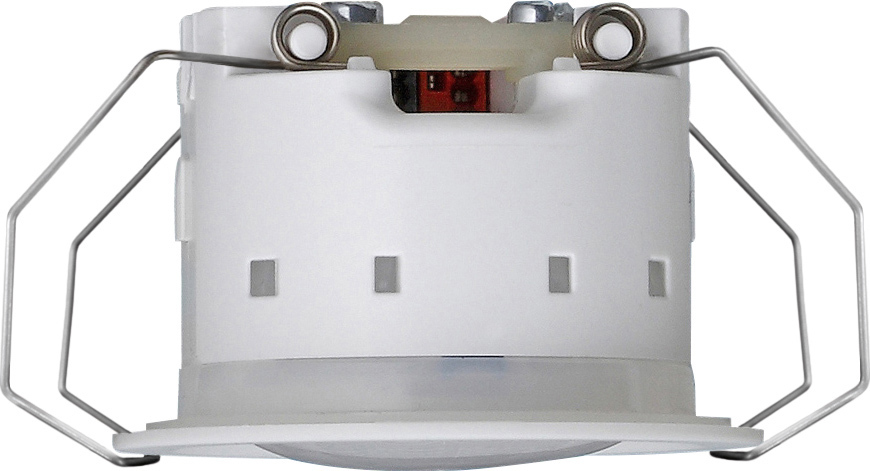

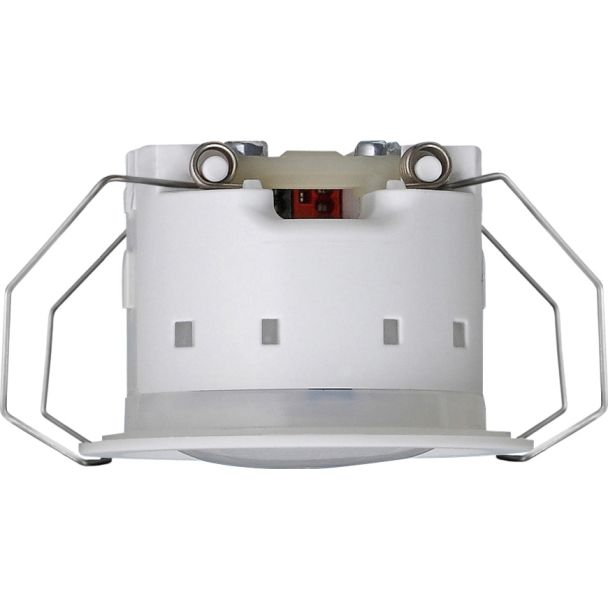

Aanwezigheidsmelder Mini Komfort voor KNX (222500)

Aanwezigheidsmelder voor aanwezigheidsbewaking (bedrijfsstand:
aanwezigheidsmelder), voor bewegingdetectie (bedrijfsstand: plafondobserver)
of voor bewaking door meldtelegrammen (bedrijfsstand: melder) binnen en
buiten. Door het beschaafde design, de zeer vlakke uitvoering en het flexibele
montageconcept zijn de aanwezigheidsmelders Mini zeer geschikt voor objecten
met hoge architectonische eisen.

Kenmerken:
- Extreem vlakke inbouw.
- Klemmontage aan verlaagde plafonds.
- Plafondmontage tegen vaste plafonds in inbouwdoos conform DIN 49073 met
optioneel toebehoren.
- Opbouwmontage in opbouw-apparaatdozen (optioneel toebehoren).
- Door beschermingsgraad IP44 geschikt voor montage buiten of in vochtige
ruimten.
- Door overschilderbare designring aan de kleur van wand of plafond aan te
passen.
- Na verwijdering van de designring zijn alle bedieningselementen
(bijvoorbeeld de programmeertoets) van het apparaat gemakkelijk vanaf de
voorzijde bereikbaar. Daardoor is er geen demontage nodig voor afstelling
achteraf of programmering via ETS.
- Plafondinbouwapparaat met geïntegreerde KNX busaankoppelaar.
- PIR sensoren: drie sensoren, geïntegreerde lichtsterktesensor.
- Gevoeligheid van de bewegingsdetectie via instelknop handmatig instelbaar.
- Goevoeligheid via ETS configureerbaar.
- Gevoeligheidsinstelknop op het apparaat via software te deactiveren.
- Weergave van de bewegingdetectie (permanent of alleen bij looptest)
- Aparte evaluatie op afstand van de drie PIR-sensoren met elk 120°
detectiebereik met overlap.
- Handbediening door IR-afstandsbediening.
- Maximaal 5 + 2 functieblokken configureerbaar.
- Functieblokken 1 t/m 5 instelbare functie: plafondobserver,
aanwezigheidsmelder, meldstand.
- Functieblok 6: aanwezigheidsmelder met lichtregeling.
- Functieblok 7: lichtsterktesensor met grenswaardebewaking.
- Functieblokomschakeling, bijvoorbeeld voor dag-/nachtmodus of
week-/weekendmodus.
- Functieblokken 1 t/m 5: standalone-apparaat, hoofdeenheid, neveneenheid
instelbaar.
- Instelbare bedrijfsstand bij standalone-apparaat als hoofdeenheid: automaat,
halfautomaat (handmatig AAN/ automatisch UIT resp. automatisch AAN/ handmatig
UIT).
- Twee uitgangen per functieblok (1 t/m 5) bij functie plafondobserver,
aanwezigheidsmelder.
- Functies plafondobserver, aanwezigheidsmelder per uitgang: schakelen,
trappenhuisfunctie, schakelen met gedwongen stand, dimwaardegever,
lichtscène-neveneenheid, temperatuurwaardegever, lichtsterktewaardegever,
temperatuurbedrijfsmodus.
- Plafondobserver, aanwezigheidsmelder: schemeringsniveau instelbaar,
schemeringsniveau via extern communicatieobject of per teach-in, extra
zendvertraging via extern communicatieobject, adaptieve nalooptijd
(zelflerende extra zendvertraging), korte aanwezigheidsfunctie, retourmelding
van het schemeringsniveau, vergrendelingsfunctie, handmatige bediening met
tastsensor (apart communicatieobject), uitschakellichtsterkte (bij
aanwezigheidsmelder) via teach-in, meting van de periode na de laatste
beweging.
- Functie aanwezigheidsmelder met lichtregeling: Combinatie met functieblok
aanwezigheidsmelder of standalone-apparaat, instelwaarde instelbaar,
instelmogelijkheid via extern communicatieobject, instelwaardeverschuiving via
extern communicatieobject, teach-in-functie, retourmelding van de effectieve
instelwaarde.
- Functie lichtsterktesensor met grenswaardebewaking: tot drie grenswaarden
configureerbaar, functies schakelen, dimwaardegever,
lichtscène-parallelaansluiting, hysterese configureerbaar, grenswaarde via
extern communicatieobject of teach-in, vergrendelingsfunctie.
- Geïntegreerde temperatuurvoeler voor meting van de kamertemperatuur (vanaf
indexstand I02).

Technische gegevens:
KNX medium: TP256
Montagehoogte: 2,20 m tot 5 m
Waarnemingshoek: 360°
Montagehoogte 3 m
- Detectiebereik: Ø ca. 12 m
Lichtsterktesensor
- Meetbereik: 10 tot 2000 lx
- Detectiebereik: 5 m Ø
Opbouwhoogte op plafond
- Designring: 1,25 mm
- inclusief lens: 4,8 mm
Omgevingstemperatuur: -25 °C tot +55 °C
Relatieve luchtvochtigheid: 10 tot 100% (niet-condenserend)
Beschermeringssoort: IP44
Beschermingsklasse: III
Aansluiting KNX: Aansluit- en aftakklem
Inbouwdiepte: 34 mm

Aanwijzingen:
- De aanwezigheidsmelder Mini is niet geschikt voor alarmmeldingen in
VdS-conforme alarminstallaties.

Levering:
- Designring klein bij levering inbegrepen.
- Aansluit- en aftakklem voor KNX bij levering inbegrepen.

Afmetingen in mm:
Plafonduitsparing: 44 x - x
Afmetingen (incl. designring klein): 53,5 x 38 x
