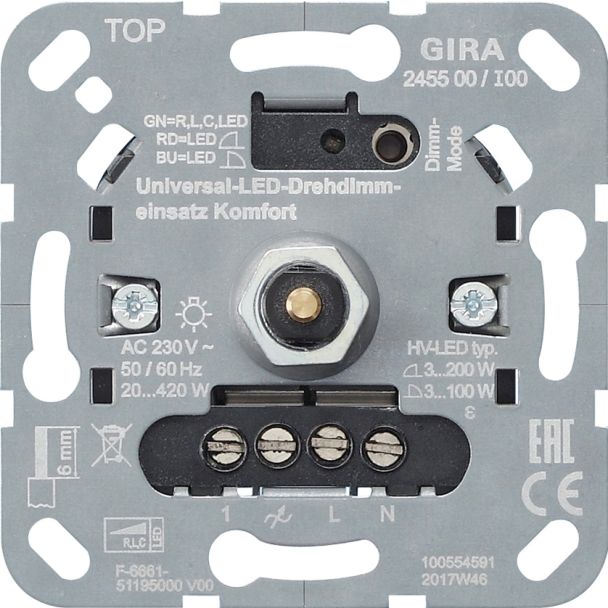

System 3000 universeel led-draaidimmer-basiselement Komfort (245500)

Kenmerken:
- Schakelen en dimmen van gloeilampen, HV-halogeenlampen, elektronische
trafo's voor halogeen- of led-lampen, dimbare inductieve trafo's
voor halogeen- of led-lampen, HV-led- of spaarlampen.
- Aansluiten van neveneenheden mogelijk.
- Automatische of handmatige instelling van het bij de belasting passende
dimprincipe (faseaan- of faseafsnijding).
- Weergave van de ingestelde bedrijfsstand door middel van led.
- Lampbeschermend inschakelen.
- Inschakellichtsterkte kan permanent worden opgeslagen.
- Inschakelen met de laatst ingestelde lichtsterkte of opgeslagen
inschakellichtsterkte.
- Hotel-Card-functie activeerbaar: licht schakelt na spanningsonderbreking
'In' (vanaf index 01).
- Minimale lichtsterkte instelbaar.
- Elektronische kortsluitbeveiliging.
- Elektronische oververhittingsbeveiliging.
- Gebruik met en zonder nuldraadaansluiting.

Technische gegevens:
Nominale spanning: AC 230 V, 50/60 Hz
Stand-by: max. 0,35 W
Aansluitvermogen bij 25 °C
- HV-ledlampen (faseaansnijding): typ. 3 tot 100 W
- HV-ledlampen (faseafsnijding): typ. 3 tot 400 W
- Spaarlamp: typ. 3 tot 100 W
- Gloeilampen: 20 tot 420 W
- HV-halogeen: 20 tot 420 W
- Tronic-trafo's: 20 tot 420 W
- elektronische trafo met NV-led (faseaansnijding): typ. 20 tot 100 W
- elektronische trafo met NV-led (faseafsnijding): typ. 20 tot 200 W
- gewikkelde trafo: 20 tot 420 VA
- gewikkelde trafo met NV-led: typ. 20 tot 100 VA
Neveneenheden
- Onverlichte mechanische drukcontacten: onbeperkt
- Neveneenheid-basiselement 2-draads: onbeperkt
- Neveneenheid-basiselement 3-draads: Max. 10
Kabellengte
- Neveneenheid: max. 100 m
- Belasting: max. 100 m
Montage: in apparaatdoos conform DIN 49073
Inbouwdiepte: 24 mm
Omgevingstemperatuur: -5 °C tot +45 °C

Aanwijzingen:
- In principe is het bedrijf van de dimmer zonder aansluiting van de nuldraad
mogelijk. Bij sommige led- en CFLi-lichtbronnen is ter voorkoming van
flikkeringen echter nuldraadaansluiting vereist.
- Bij gebruik zonder nuldraad bedraagt de minimale belasting voor gloeilampen,
HV-halogeen, Tronic-trafo’s en gewikkelde trafo’s 50 W.
- Elektronische trafo’s en voorschakelapparaten voor led-lichtbronnen kunnen
met de door de fabrikant aangegeven dimprocedure worden gebruikt.
- Bij een hogere omgevingstemperatuur dan 25 °C moet de aangesloten last
gereduceerd worden.
