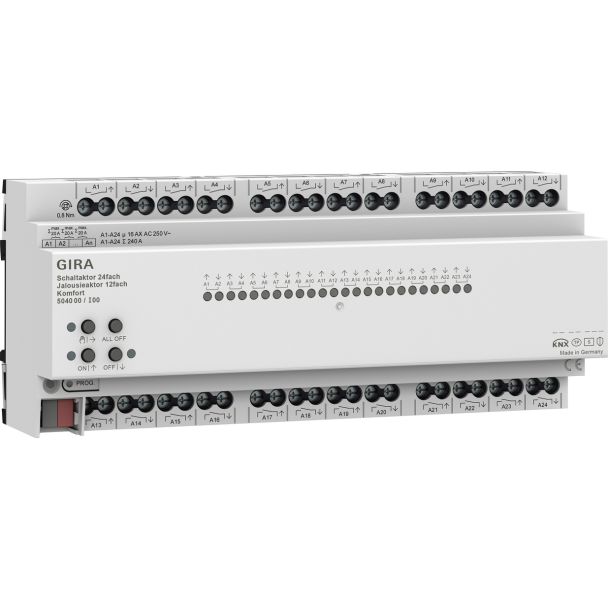

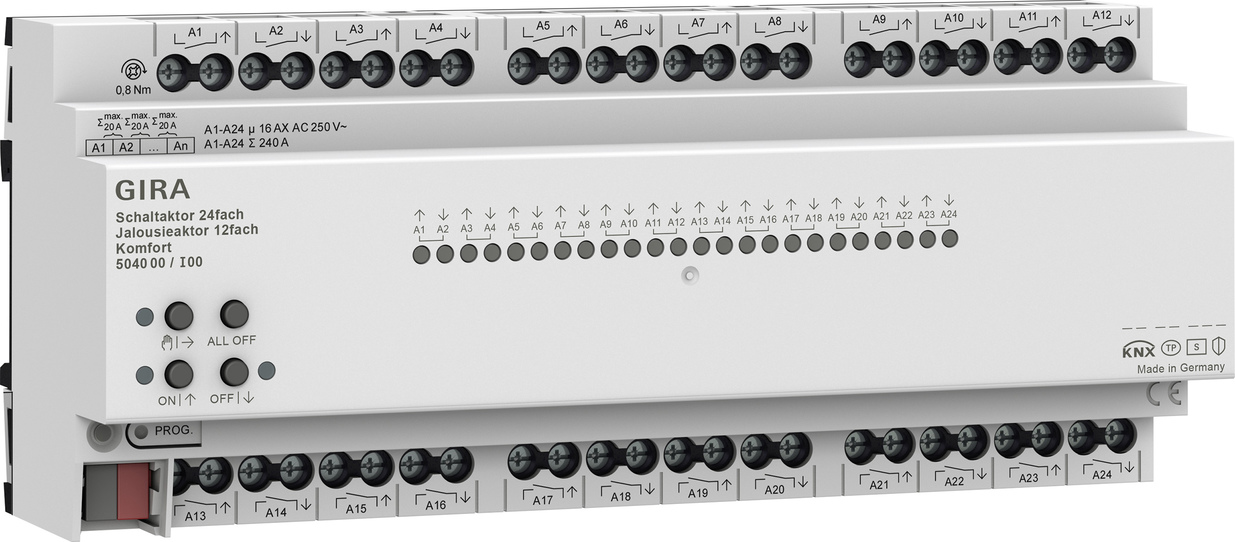

Schakelactor 24-voudig 16 A / jaloezieactor 12-voudig 16 A Komfort voor KNX (504000)

Kenmerken:
- Jaloezie- of schakelstand instelbaar. In de jaloeziestand worden uitgangen
die naast elkaar liggen (A1/A2, A3/A4 enz.) samengevat tot één
jaloezie-uitgang. Gecombineerd bedrijf op één actor mogelijk (bijv. A1 &
A2 jaloezie, A3 & A4 jaloezie, A5 schakelen, A6 schakelen).
- Maximaal 8 onafhankelijke logische functies voor het realiseren van
eenvoudige of complexe logische schakelingen.
- Actief zendende retour- of statusmeldingen kunnen na herstel van de
busspanning of na een ETS-programmeerprocedure globaal worden vertraagd.
- Handmatige bediening van de uitgangen onafhankelijk van KNX met intelligente
led-statusweergaven om energie te besparen.
- Uitgebreide handbediening: wissel tussen jaloezie- en schakelbedrijf voor de
ETS inbedrijfstelling.
- Heartbeat-functie voor bewaking van het apparaat, cyclisch zenden 1 bit.
- Bistabiele relais.
- Gevoed door KNX bus, geen aanvullende voeding vereist.
- Vereenvoudigde klemaansluiting (geen overlapping van klemmen).
- Vereenvoudigde configuratie door afzonderlijke sjabloonkanalen voor de
functies jaloezie/rolluik/markies en schakelfuncties waaraan de afzonderlijke
kanalen gemakkelijk kunnen worden toegewezen.

Jaloeziefuncties
- Bedrijfsmodus parametreerbaar: aansturing van lamellenjaloezieën,
rolluiken, markiezen, dakramen of ventilatieluiken.
- Apart parametriseerbare raambekledinglooptijden met looptijdverlenging naar
de bovenste eindpositie.
- Bij lamellen/jaloezieën kan onafhankelijk een looptijd voor de lamellen
worden ingesteld.
- Omschakeltijd bij omkering van looprichting en tijden voor kort bedrijf en
duurbedrijf (Step, Move) instelbaar.
- Reactie bij herstel van de busspanning en na een ETS-programmeerprocedure
voor elke uitgang instelbaar.
- Centrale aansturing van alle jaloezie-uitgangen via maximaal 6
langbedrijfobjecten mogelijk (OMHOOG, OMLAAG, continu OMHOOG, continu OMLAAG).
- Retourmelding van raambekledingpositie of lamellenpositie. Daarnaast kunnen
een ongeldige raambekledingpositie of een aandrijvingsbeweging worden
teruggemeld.
- Toewijzing aan maximaal 5 verschillende veiligheidsfuncties (3 windalarmen,
1 regenalarm, 1 vorstalarm), naar keuze met cyclische bewaking. De
veiligheidsfuncties (objecten, cyclustijden, prioriteit) worden per apparaat
gemeenschappelijk voor alle uitgangen aangemaakt. Een toewijzing van
afzonderlijke uitgangen aan de veiligheidsfuncties en de veiligheidsreacties
kunnen per kanaal worden ingesteld.
- Statusmeldingen voor bovenste en onderste eindpositie.
- Schemeringsfunctie.
- Een omvangrijke zonweringsfunctie met vaste en variabele raambekleding- of
lamellenposities aan het begin of aan het einde van de functie voor elke
uitgang apart te activeren. Inclusief dynamische lamellenoffset voor
lamellenjaloezieën. Ook met uitgebreide zonwering voor integratie in
complexere zonweringsbesturingen (beschikt over aparte geautomatiseerde en
vergrendelobjecten). Daarbij naar keuze ook met automatische
verwarming/koeling en aanwezigheidsfunctie. Optionele deactivering van de
automatische zonwering via directe bediening.
- Doekspanningsfunctie voor markiezen.
- Geavanceerde vergrendelingsfunctie met bevestigingsoptie.
- Ventilatiefunctie voor ramen met raamcontacten. Uitgebreide
ventilatiefunctie voor open ramen en ramen op kiepstand alsook
dag-/nachtbedrijf.
- Intelligente teachingfunctie voor bewegingstijden voor alle kanalen
afzonderlijk.
- Interne groepencommunicatie voor kanaaloverkoepelende
bewegingstijdconfiguratie.
- Optimalisering van het inleren van de bewegingstijden door koppelen van de
kanalen via interne groepencommunicatie.
- Overdracht van bewegingstijden naar andere apparaten mogelijk.
- Gedwongen-standfunctie of vergrendelingsfunctie voor elke jaloezie-uitgang
realiseerbaar.
- max. 64 interne scènes zijn per uitgang instelbaar.
- Scèneopslagfunctie: aanvullende visuele retourmelding.
- Geavanceerd opvragen van scènes (toggelen van scènes).
- Draairichting omkeren via ETS-parameters.
- Deurcontactanalyse voor buitensluitbeveiliging bij terras- of balkondeuren.

Schakelfuncties
- Onafhankelijk schakelen van de schakeluitgangen.
- Gebruik als maak- of verbreekcontact.
- Centrale schakelfunctie voor maximaal 6 schakelobjecten (AAN, UIT, continu
AAN, continu UIT) en verzamelretourmelding.
- Retourmelding schakelen: bij wijziging of cyclisch op de bus zendend.
- Reactie bij uitval en/of herstel van de busspanning en na een
ETS-programmeerprocedure voor elke uitgang volledig instelbaar.
- Logische verknopingsfunctie apart voor elke uitgang.
- Vergrendelingsfunctie voor elk kanaal instelbaar. Alternatief
gedwongen-standfunctie voor elke uitgang apart.
- Geavanceerde vergrendelingsfunctie met bevestigingsoptie en
retourmeldingsobject.
- Tijdfuncties (in-/uitschakelvertraging, trappenhuisverlichtingsfunctie –
ook met waarschuwing vooraf).
- Opname in lichtscènes mogelijk: max. 64 interne scènes zijn per uitgang
instelbaar.
- Bedrijfsurenteller voor elke uitgang apart te activeren.
- Ingangsbewaking op cyclische actualisering van het schakelobject met
veiligheidsstand.
- Retourmelding van de gecombineerde functiestatus met een gestandaardiseerd
en een uitgebreid communicatieobject.

Logische functies
- Het apparaat is voorzien van 8 interne logische functies.
- Logische poorten (EN, OF, exclusief EN, exclusief OF, elk met max. 4
ingangen).
- 1-bit-naar-1-byte-omzetter met ingangsfilter, vergrendelobject en instelling
van de uitvoerwaarden.
- Vergrendelelementen met filter- en tijdfuncties en vergrendelobject.
- Comparator voor waarden met 9 verschillende ingangsdataformaten en veel
vergelijkingsbewerkingen.
- Grenswaardeschakelaar met hysterese met bovenste en onderste drempelwaarde
bij 9 verschillende ingangsdataformaten. Incl. instelling van de
1-bit-uitvoerwaarden.
- De logische functies hebben eigen KNX communicatieobjecten en kunnen
telegrammen van de actor of andere busapparaten verwerken.


Technische gegevens:
KNX medium: TP256
Nominale spanning
- KNX: DC 21 tot 32 V SELV
Schakelvermogen: AC 250 V, 16 A / AC1
Maximale inschakelstroom: 800 A (200 µs), 165 A (20 ms)
Stroombelastbaarheid van nabijgelegen uitgangen: Som 20 A
Aansluitvermogen
- Ohmse belasting: 3000 W
- Capacitieve belasting: 16 A, max. 140 µF
- Motoren (jaloezie of ventilator): 1380 W
- Gloeilampen: 2300 W
- HV-halogeen: 2500 W
- HV-ledlampen: typ. 400 W
- gewikkelde trafo: 1200 VA
- Tronic-trafo: 1500 W
- TL-lampen, niet-gecompenseerd: 1000 VA
- TL-lampen,duoschakeling: 2300 VA
- TL-lampen, parallel gecompenseerd: 1160 VA
- Kwikdamplampen niet-gecompenseerd: 1000 W
- Kwikdamplampen parallel gecompenseerd: 1160 W
Aansluitingen
- KNX: Aansluit- en aftakklem
- Belasting: Schroefklemmen (max. 4 mm² of 2 x 2,5 mm²)
Stroomverbruik
- KNX: 5 tot 24 mA

Aanwijzingen:
- Compatibel met KNX Data Secure.
- Snelle download van de applicatie (Long Frame Support).
- Firmware-updates zijn met de Gira ETS Service app (aanvullende software)
mogelijk.
- Montage op DIN-profielrail.

Levering:
- Aansluit- en aftakklem voor KNX bij levering inbegrepen.

Afmetingen:
Modulebreedten (TE): 12
