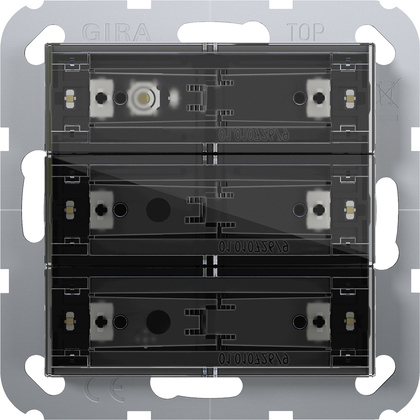

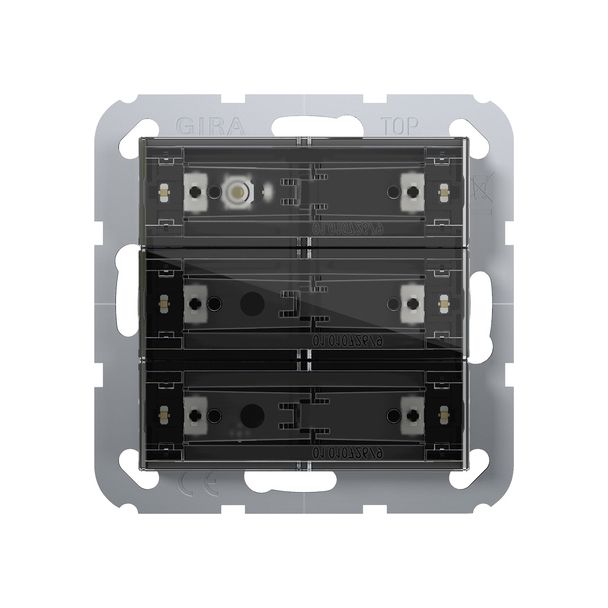

Tastsensor 4.55 Komfort 3-voudig voor Gira One en KNX (504300)

Kenmerken:

Functie in het Gira One systeem
- Tastsensor 4.55 Komfort voor de bediening van Gira One verbruikers.
- Geïntegreerde temperatuursensor voor het meten van de ruimtetemperatuur.
- Geïntegreerde luchtvochtigheidsvoeler voor het meten van de
luchtvochtigheid van ruimte.
- Ingang voor externe voeler voor het meten van de vloertemperatuur.
- Tastsensor 4.55 Komfort combineerbaar in Gira System 55.
- Inbedrijfstelling van de tastsensoren vanaf index 00 met Gira project
Assistant (GPA) versie 5.1.

Bedieningsfuncties
- Schakelen van verbruikers, bijvoorbeeld licht, wandcontactdoos of pomp.
- Licht dimmen.
- Bediening van zonwerings- en ventilatieverbruikers (jaloezieën, rolluiken,
dakramen, dakkoepels en markiezen).
- Comfortabele groepenbesturing van schakel-, dim-, zonwerings- en
ventilatieverbruikers.
- Oproepen van scènevarianten.
- Gebruik als trappenhuisdrukcontact om de trappenhuisfunctie te activeren bij
schakel- en dimverbruikers.
- Functie als interne oproepknop samen met de Gira G1
- Bediening van Sonos audio-apparaten.
- Bediening van Hue verbruikers.
- Bediening van eNet verbruikers.
- Functie als deur- of garagedeuropener.
- Boost-functie.

Bedieningsconcept horizontale inbouw (bediening via de toets links/rechts)
- Schakelfunctie: toets links: omschakelen; toets rechts: omschakelen
- Dimfunctie kort indrukken: toets links: omschakelen; toets rechts:
omschakelen
- Dimfunctie lange bediening: toets links: donkerder; toets rechts: lichter
- Zonweringsfunctie: toets links: omlaag bewegen; toets rechts: omhoog bewegen
- Scènefunctie: toets links: Scenevariant 2; toets rechts: Scènevariant 1
- Trappenhuisfunctie: toets links/rechts: inschakelen
- Garagedeurfunctie: toets links/rechts: Impuls/stijgende flank
- Deuropenerfunctie: toets links/rechts: Impuls/stijgende flank
- Sonos-audiobesturing: toets links: Play favoriet 1; toets rechts: Play/Pause
- Interne oproep (G1): : toets links/rechts: Interne oproep activeren
- Boost: toets links: omschakelen, toets rechts: omschakelen

Bedieningsconcept verticale inbouw (bediening via toets boven/onder)
- Schakelfunctie: Toets boven: omschakelen; toets onder: omschakelen
- Dimfunctie korte bediening: Toets boven: omschakelen; toets onder:
omschakelen
- Dimfunctie lange bediening: bovenste toets: lichter; onderste toets:
donkerder
- Zonweringsfunctie: Toets boven: omhoog bewegen; toets onder: omlaag bewegen
- Scènefunctie: Toets boven: Scènevariant 1; toets onder: Scènevariant 2
- Trappenhuisfunctie: Toets boven/onder: inschakelen
- Garagedeurfunctie: Toets boven/onder: Impuls/stijgende flank
- Deuropenerfunctie: Toets boven/onder: Impuls/stijgende flank
- Sonos-audiobesturing: Toets boven: Play/Pause; toets onder: Play favoriet 1
- Boost: Toets boven: omschakelen; toets onder: omschakelen

Ruimtetemperatuur
- Temperatuurregeling voor de geïntegreerde temperatuurvoeler.

Ledweergave
- Lichtsterkte van de status-led instelbaar in 5 stappen en Uit.
- Kleur van de status-led (rood, groen, blauw, geel, cyaan, oranje, paars, of
wit) instelbaar.
- Functiekeuze van de status-led kan afhankelijk van de wipfunctie worden
ingesteld: altijd UIT, altijd AAN, bedieningsweergave of statusweergave

Functie in het Gira KNX systeem
- Tastsensor met geïntegreerde busaankoppelaar en de mogelijkheid een externe
voeler met vaste bedrading aan te sluiten.
- Geïntegreerde temperatuurvoeler.
- De tastsensor moet worden aangevuld met afzonderlijk te bestellen
wippensets. Er zijn drie wippensets beschikbaar: wippensets zonder labeloptie,
met tekstkader of individueel gelaserde wippen.
- De tastsensor kan horizontaal (inbouwpositie 'normaal') of
verticaal (inbouwpositie '-90° gedraaid') worden ingebouwd.
- Wip- of toetsfunctie voor elk bedienvlak instelbaar.
- Tactiele terugkoppeling bij druk op de knop.
- Functies: schakelen, dimmen van lichtsterkte en kleurtemperatuur,
kleurbesturing, jaloezie, waardegever, scène-neveneenheid, 2-kanaals
bediening en thermostaatneveneenheid.
- Schakelen: reactie bij het indrukken en/of loslaten, inschakelen,
uitschakelen, omschakelen.
- Dimmen van lichtsterkte en kleurtemperatuur: tijden voor korte en lange
bediening, dimmen in verschillende niveaus, telegramherhaling bij lange
bediening, zenden van een stoptelegram bij einde van de bediening.
- Kleurbesturing: soort kleurbesturing, kleurruimte en kleurwaarden zijn
instelbaar. Het commando bij het indrukken, de tijd tussen schakelen en
doorlopen van kleuren/lichtsterkteaansturing, de startwaarde en de stapgrootte
van de verstelling en de telegramherhaling bij langere bediening zijn
instelbaar.
- Jaloezie: het commando bij het indrukken en het bedieningsconcept zijn
instelbaar. Het bedieningsconcept kan in de tijden voor korte en lange
bediening en lamellenverstelling worden aangepast.
- Waardegever: de functies (waardegever 1 byte, 2 byte, 3 byte of en 6 byte)
en de waarde zijn instelbaar.
- Scèneneveneenheid: de functies (zonder of met geheugenfunctie) en het
scènenummer zijn instelbaar.
- Tweekanaalsbediening: door een toetsdruk kunnen maximaal twee telegrammen
naar de KNX bus worden gezonden. Het bedieningsconcept kan worden ingesteld en
de tijd voor korte en lange bediening kan worden aangepast. De functies van de
kanalen kunnen apart van elkaar worden ingesteld.
- Thermostaatneveneenheid: de functies (bedrijfsmodusomschakeling, geforceerde
bedrijfsmodusomschakeling, aanwezigheidsfunctie en instelwaardeverschuiving)
zijn instelbaar.
- Vergrendelingsfunctie voor het vergrendelen van afzonderlijke toetsen of
wippen.

Eigenschappen thermostaatneveneenheid
- De regelaar-neveneenheid is als functie van een wip resp. toets instelbaar.
Besturing van een ruimtetemperatuurregelaar (bedrijfsmodi,
aanwezigheidsfunctie en instelwaardeverschuiving).
- Evaluatie van de thermostaattoestand via de status-led.
- Temperatuurmeting is activeerbaar. Meting van de kamertemperatuur met
interne voelers of optioneel door vorming van de meetwaarde uit de intern
gemeten temperatuur gecombineerd met een externe temperatuur.

Functies van de status-led
- De functieselectie vindt plaats per status-led. Volgende functies zijn
instelbaar: altijd UIT, altijd AAN, bedieningsindicatie, telegrambevestiging,
statusindicatie, aansturing via afzonderlijk led-object,
bedrijfsmodusindicatie, indicatie thermostaatstatus, indicatie
aanwezigheidsstatus en indicatie verschuiving van de gewenste waarde.
- Kleur kan worden ingesteld. De kleur wordt ofwel gemeenschappelijk voor alle
status-leds ofwel voor elke status-led van het apparaat apart gekozen. De
status-leds kunnen rood, groen, blauw, geel, cyaan, oranje, paars of wit
branden.
- De lichtsterkte van de status-leds kan in zes niveaus worden ingesteld. Met
de nachtstand kan de lichtsterkte van de status-leds ’s nachts via een
communicatie-object worden gereduceerd.
- Daarnaast kan voor elke status-led een overlappende functie worden
vrijgegeven, waardoor een andere kleur en een ander indicatietype kan worden
ingesteld.
- Led alarmmelding: alle leds van de tastsensor kunnen bij een alarmmelding
gelijktijdig rood knipperen.
- Led-oriëntatieverlichting: ter oriëntatie kunnen alle leds permanent zijn
uit- of ingeschakeld, de status van een afzonderlijk communicatieobject
weergeven (AAN, UIT, knipperen) of bij een willekeurige druk op de toets
worden ingeschakeld en na verstrijken van een vertragingstijd automatisch weer
worden uitgeschakeld.

Algemene functies
- Vergrendelingsfunctie voor het vergrendelen van afzonderlijke toetsen of
wippen.
- Scènefunctie: interne opslag van maximaal acht scènes met acht
uitgangskanalen.
- Temperatuurmeting: ruimtetemperatuurmetingen door interne voelers, bekabelde
voelers, interne en bekabelde voelers of interne en externe voelers.
- Eigenschappen thermostaatneveneenheid


Technische gegevens:
KNX medium: TP256
Aansluiting KNX: Aansluit- en aftakklem
Beschermingsklasse: III
Inbouwdiepte: 13,8 mm
Toetsvlak: 55 x 55 mm
Omgevingstemperatuur: -5 °C tot +45 °C
