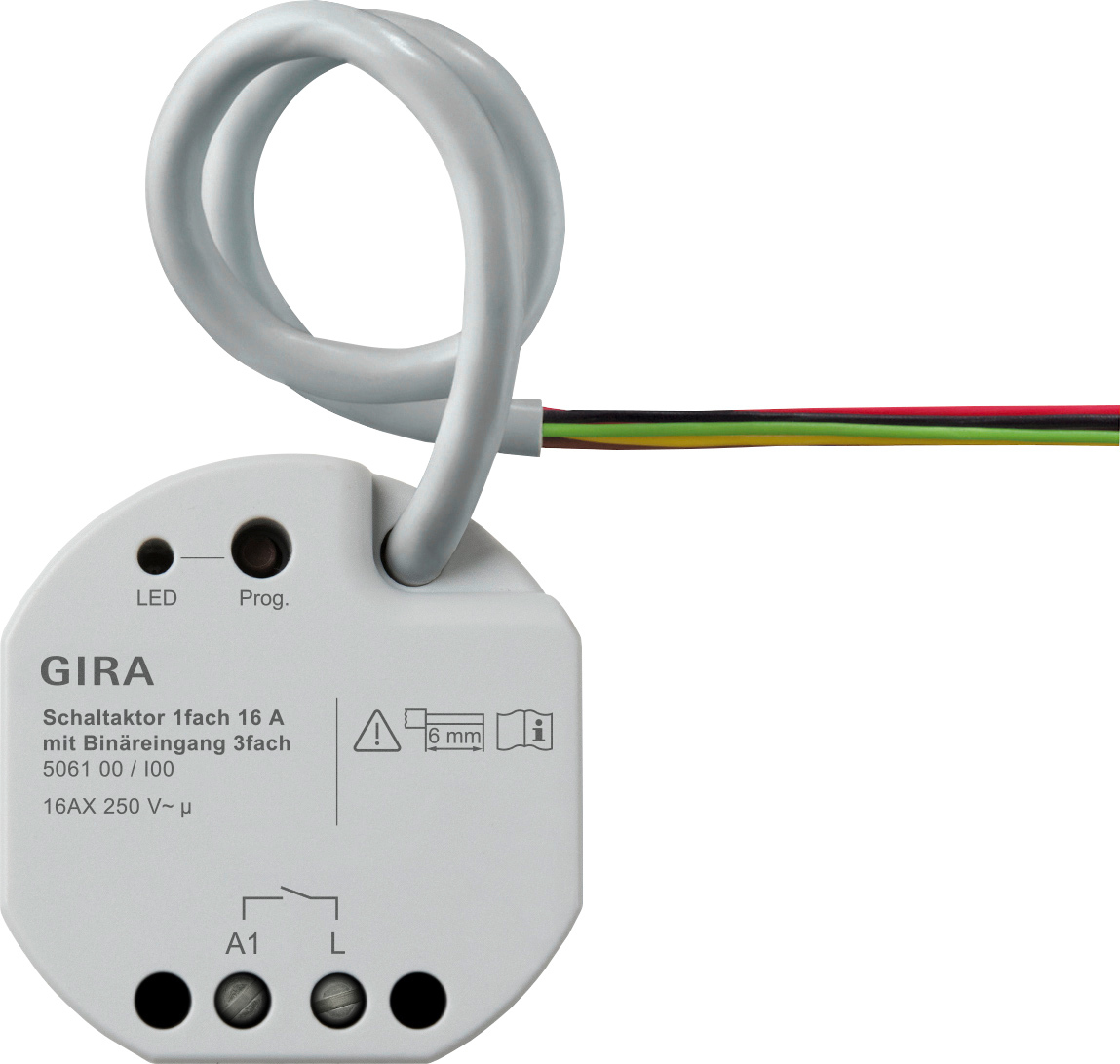

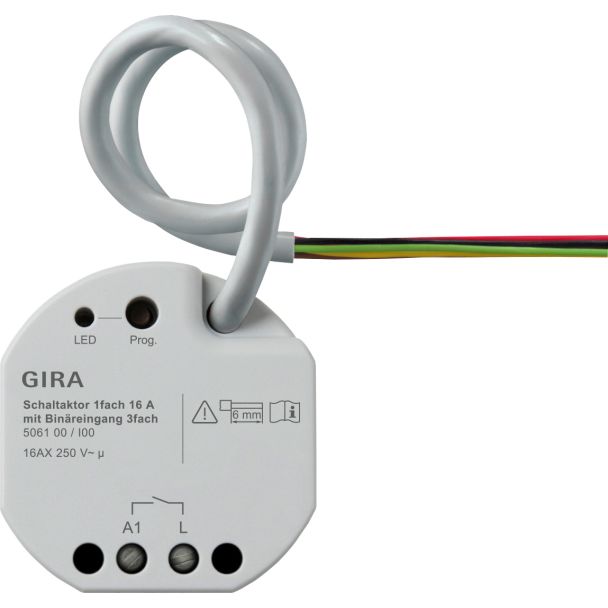

Schakelactor 1-voudig 16 A met binaire ingang 3-voudig voor Gira One en KNX (506100)

Kenmerken:

Functie in het Gira One systeem
- Actor voor het schakelen van verbruikers.
- 3 binaire ingangen voor het aansluiten van conventionele schakelaars,
drukcontacten en bewegingsmelders met potentiaalvrije contacten.
- De ingangen dienen voor het aansturen van Gira One actoren of voor het
registreren van statusinformatie.
- Aansluiting van een externe temperatuurvoeler op ingang 3.
- Programmering en inbedrijfstelling met de Gira Project Assistant (GPA) vanaf
versie 5,0.
- Versleutelde gegevensoverdracht tussen de Gira One apparaten.

Schakelfuncties
- Gebruik als maak- of verbreekcontact.
- Instellen van een in- of uitschakelvertraging.
- Trappenhuisfunctie, er kan ook een waarschuwingstijd worden ingesteld.
- Parametrisering als schakelfunctie voor bijvoorbeeld licht of
wandcontactdozen, als garagedeurfunctie of deuropenerfunctie, evenals als
schakelcontact om de warmtevraag door te geven aan een warmtepomp.
- Garagedeurfunctie: de tijd voor het sluiten van het relais kan worden
geparametriseerd.
- Deuropenerfunctie: de tijd voor het sluiten van het relais kan worden
geparametriseerd.

Binaire ingangen
- Eén- of tweevlaks bediening voor wipdrukcontacten configureerbaar.
- Aansluiting van wipdrukcontacten die worden geparametriseerd met de functie
voor schakelen, dimmen, zonwering en ventilatie, scèneoproep, trappenhuis
(bewegingsmelder), interne oproep met Gira G1, garagedeur en deuropener.
- Aansluiting van bewegings- en aanwezigheidsmelders met potentiaalvrije
relaisuitgangen.
- Comfortabele groepenbesturing van schakel-, dim-, zonwerings- en
ventilatieverbruikers.
- Schakelcontact evaluatie van wind-, vorst-, lichtsterkte- of regensensoren
met potentiaalvrije relaiscontacten mogelijk om zonwerings- en
ventilatieverbruikers te beschermen tegen omgevingsinvloeden.
- Opvragen raamcontacten en visualiseren in de Smart Home app: een geopend
raam leidt na het verstrijken van 5 minuten tot de verwarmingsbedrijfsmodus
vorstbescherming.
- Opvragen deurcontacten en visualisatie in de Smart Home app: een geopende
deur laat de jaloezieën of de rolluiken omhoog bewegen en vergrendelt ze.
- Opvragen van een omschakeling verwarmen/koelen aan een warmtepomp om de
huidige bedrijfsmodus (verwarmen of koelen) te kunnen doorgeven aan de
verwarmingsregelaar.
- Schakelcontactindicator voor de weergave van een contactstatus in de Smart
Home app.
- Configureerbare schakelingangen die onafhankelijk van elkaar kunnen worden
geparametriseerd.
- Registreren en afstellen van temperatuurwaarden via externe voelers (zie
toebehoren) aan ingang 3.

Functie in het Gira KNX systeem
- Schakelen van elektrische verbruikers via een relaiscontact.
- Apparaat beschikt over drie ingangen met een gemeenschappelijk
referentiepotentiaal.
- Inlezen van schakeltoestanden van installatieschakelaars of -drukcontacten
en andere potentiaalvrije contacten aan de ingangen 1 tot 3.
- Signaalverwerking van condens- en lekkagesensoren (zie toebehoren) aan de
ingangen 1 tot 3.
- Registreren van temperatuurwaarden via externe voelers (zie toebehoren) aan
ingang 3.
- Maximaal 8 onafhankelijke logische functies voor het realiseren van
eenvoudige of complexe logische schakelingen.
- Actief zendende retour- of statusmeldingen kunnen na herstel van de
busspanning of na een ETS-programmeerprocedure worden vertraagd.
- Bistabiel relais.

Schakelfuncties
- Gebruik als maak- of verbreekcontact.
- Centrale schakelfunctie voor maximaal 6 schakelobjecten (AAN, UIT, continu
AAN, continu UIT).
- Retourmelding schakelen: actieve of passieve retourmeldingsfunctie.
- Reactie bij uitval en/of herstel van de busspanning en na een
ETS-programmeerprocedure instelbaar.
- Logische koppelingsfunctie.
- Vergrendelingsfunctie of gedwongen-standfunctie parametriseerbaar.
- Geavanceerde vergrendelingsfunctie met bevestigingsoptie.
- Tijdfuncties (in-/uitschakelvertraging, trappenhuisverlichtingsfunctie –
ook met waarschuwing vooraf).
- Opname in lichtscènes mogelijk: Max. 64 interne scènes instelbaar.
- Scèneopslagfunctie: aanvullende visuele retourmelding.
- Uitgebreid opvragen van scènes (toggelen van scènes).
- Bedrijfsurenteller activeerbaar.
- Ingangsbewaking op cyclische actualisering van het schakelobject met
veiligheidsstand.


Technische gegevens:
Nominale spanning: DC 21 tot 32 V SELV
Schakelvermogen: AC 250 V, 16 AX
Maximale inschakelstroom: 800 A (200 µs), 165 A (20 ms)
Gira One medium: Twisted-Pair (TP),YCYM 2 x 2 x 0,8
Testspanning: 4 kV (KNX/EIB buskabel)
Aansluitingen
- Gira One bus: Aansluitklemmen aan stuurleiding
- Ingangen: Aansluitklemmen aan stuurleiding
- Belasting: Schroefklemmen
Aansluitingdoorsnede: max. 4 mm²
Ingangen
- Aantal: 3
Type ingang: potentiaalvrij
Controlespanning
- Ingangen neveneenheid: ca. 5 V
Totale lengte
- Leiding neveneenheid: max. 10 m
Aansluitvermogen
- Ohmse belasting: 2500 W
- Capacitieve belasting: 16 A, max. 140 µF
- Motoren (jaloezie of ventilator): 1380 W
- Gloeilampen: 2300 W
- HV-halogeen: 2300 W
- TL-lampen, parallel gecompenseerd: 1160 VA
- HV-ledlampen: typ. 400 W
- gewikkelde trafo: 1200 VA
- Tronic-trafo: 1500 W
- TL-lampen, niet-gecompenseerd: 1000 VA
- TL-lampen,duoschakeling: 2300 VA
Omgevingstemperatuur: -5 °C tot +45 °C

Aanwijzingen:
- Updatemogelijkheid via de Gira Project Assistant (GPA).
- De integratie en installatie van potentiaalvrije contacten, bewegings- en
aanwezigheidsmelders is beschreven in het systeemhandboek van het Gira One
systeem.
