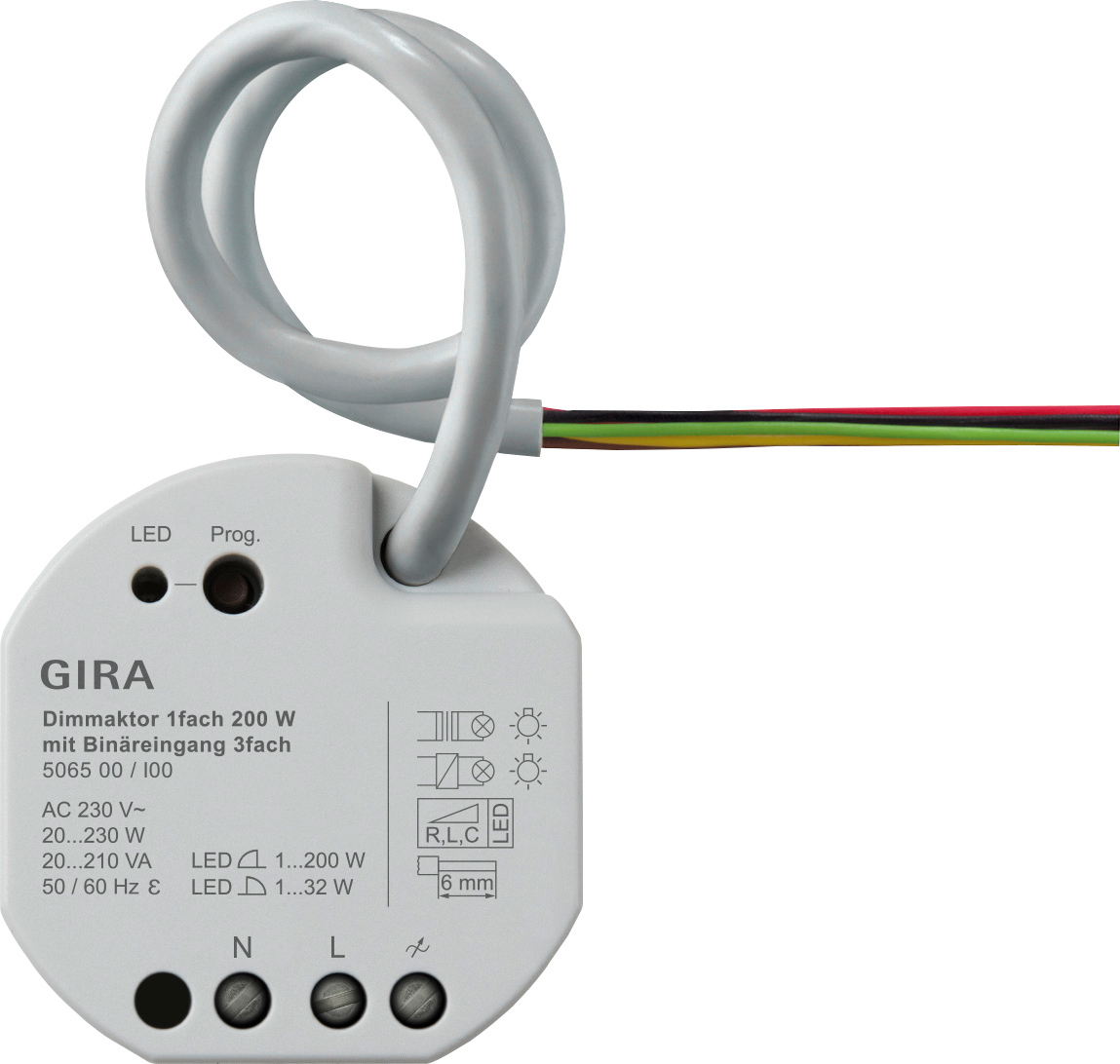

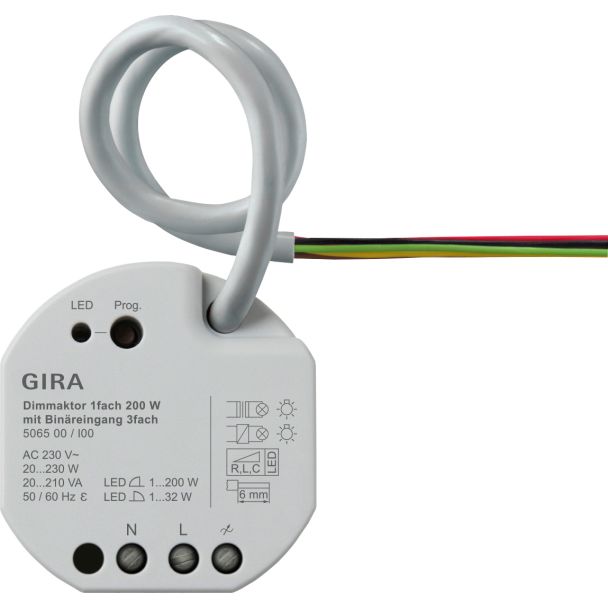

Dimactor 1-voudig 200 W met binaire ingang 3-voudig voor Gira One en KNX (506500)

Kenmerken:

Functie in het Gira One systeem
- Actor voor het schakelen en dimmen van gloeilampen, HV-halogeenlampen,
dimbare HV-ledlampen, dimbare spaarlampen, dimbare inductieve transformatoren
met NV-halogeen- of NV-ledlampen, dimbare elektronische trafo's met
NV-halogeen- of NV-ledlampen.
- 3 binaire ingangen voor het aansluiten van conventionele schakelaars,
drukcontacten en bewegingsmelders met potentiaalvrije contacten.
- De ingangen dienen voor het aansturen van Gira One actoren of voor het
registreren van statusinformatie.
- Automatische of handmatige selectie van het bij de belasting passende
dimprincipe.
- Beveiligd tegen onbelast gebruik, kortsluiting en oververhitting.
- Vermogensuitbreiding door vermogensopvoereenheden.
- Aansluiting van een externe temperatuurvoeler op ingang 3 mogelijk.
- Programmering en inbedrijfstelling met de Gira Project Assistant (GPA) vanaf
versie 5,0.
- Versleutelde gegevensoverdracht tussen de Gira One apparaten.

Dimuitgangen
- Minimum en maximum lichtsterkte instelbaar.
- Inschakelen op de laatste lichtsterktewaarde of vast ingestelde
inschakellichtsterkte.
- Instellen van een in- of uitschakelvertraging.
- Trappenhuisfunctie, er kan optioneel een waarschuwingstijd en een
waarschuwingslichtsterkte worden ingesteld.

Binaire ingangen
- Eén- of tweevlaks bediening voor wipdrukcontacten configureerbaar.
- Aansluiting van wipdrukcontacten die worden geparametriseerd met de functie
voor schakelen, dimmen, zonwering en ventilatie, scèneoproep, trappenhuis
(bewegingsmelder), interne oproep, garagedeur en deuropener.
- Aansluiting van bewegings- en aanwezigheidsmelders met potentiaalvrije
relaisuitgangen.
- Comfortabele groepenbesturing van schakel-, dim-, zonwerings- en
ventilatieverbruikers.
- Schakelcontact evaluatie van wind-, vorst-, lichtsterkte- of regensensoren
met potentiaalvrije relaiscontacten mogelijk om zonwerings- en
ventilatieverbruikers te beschermen tegen omgevingsinvloeden.
- Opvragen raamcontacten en visualiseren in de Smart Home app: een geopend
raam leidt na het verstrijken van 5 minuten tot de verwarmingsbedrijfsmodus
vorstbescherming.
- Opvragen deurcontacten en visualisatie in de Smart Home app: een geopende
deur laat de jaloezieën of de rolluiken omhoog bewegen en vergrendelt ze.
- Opvragen van een omschakeling verwarmen/koelen aan een warmtepomp om de
huidige bedrijfsmodus (verwarmen of koelen) te kunnen doorgeven aan de
verwarmingsregelaar.
- Schakelcontactindicator voor de weergave van een contactstatus in de Smart
Home app.
- Configureerbare schakelingangen die onafhankelijk van elkaar kunnen worden
geparametriseerd.
- Registreren en afstellen van temperatuurwaarden via externe voelers (zie
toebehoren) aan ingang 3.

Functie in het Gira KNX systeem
- Schakelen en dimmen van gloeilampen, HV-halogeenlampen, dimbare
HV-led-lampen, dimbare spaarlampen, dimbare inductieve trafo's met
NV-halogeen- of NV-led-lampen, dimbare elektronische trafo's met
NV-halogeen- of NV-ledlampen.
- Automatische of handmatige selectie van het bij de belasting passende
dimprincipe.
- Beveiligd tegen onbelast gebruik, kortsluiting en oververhitting.
- Maximaal 8 onafhankelijke logische functies voor het realiseren van
eenvoudige of complexe logische schakelingen.
- Actief zendende retour- of statusmeldingen kunnen na herstel van de
busspanning of na een ETS-programmeerprocedure globaal worden vertraagd.

Dimuitgangen
- Specificatie van de soort belasting en bepaling van het dimprincipe
mogelijk: universeel (met automatische inmeetprocedure), elektronische trafo
(capacitief/faseafsnijding), conventionele trafo (inductief/faseaansnijding),
led (faseaansnijding) of led (faseafsnijding).
- Dimkarakteristiek voor aanpassing aan de aangesloten last in de periode en
het waardebereik configureerbaar.
- Instelling van het dimbare bereik mogelijk (inschakellichtsterkte,
basislichtsterkte; alternatief: onderste dimgrens en bovenste dimgrens).
- Gedrag bij ontvangst van een absolute lichtsterkte kan worden ingesteld
(aandimmen, aanspringen, fading).
- Gedrag bij relatief dimmen in uitgeschakelde toestand kan worden ingesteld
(kanaal inschakelen, geen reactie).
- Centrale besturingsfuncties via maximaal 6 schakelobjecten, 6 dimobjecten en
6 waardeobjecten en verzamelretourmelding.
- Retourmelding schakelen: actieve (bij wijziging of cyclisch op de bus
zendend) of passieve (object uitleesbaar) retourmeldingsfunctie.
- Retourmelding lichtsterkte: actieve (bij wijziging of cyclisch op de bus
zendend) of passieve (object uitleesbaar) retourmeldingsfunctie.
- Voor actieve retourmeldingsobjecten kan het type van de actualisering worden
ingesteld (bij wijziging van het ingangsobject of bij wijziging van de
retourmeldingswaarde). Zo is een aanpassing aan visualisaties individueel
mogelijk.
- Retourmeldingen voor kortsluiting, overbelasting/netspanningsuitval en soort
belasting (KNX conform en uitgebreid).
- Reactie bij uitval/herstel van de busspanning en na een
ETS-programmeerprocedure instelbaar.
- Logische koppelingsfunctie voor de uitgang.
- Vergrendelingsfunctie of alternatief gedwongen-standfunctie instelbaar.
- Tijdfuncties (in-, uitschakelvertraging).
- Trappenhuisverlichtingsfunctie met waarschuwing vooraf door tijdgestuurd
reduceren van de verlichting of activering van een permanente verlichting.
- Trappenhuisfunctie met tijdverlenging of variabele instelling van de
trappenhuistijd via communicatieobject.
- Soft-AAN-functie en Soft-UIT-functie instelbaar.
- Automatische uitschakeling bij lichtsterkte < X% instelbaar (met
individuele vertragingstijd).
- Opname in lichtscènes mogelijk: Max. 64 interne scènes zijn instelbaar.
- Vertragingstijd bij opvragen van scènes configureerbaar.
- Bij het opvragen van een nieuwe scène kan dimgedrag worden ingesteld
(aanspringen, aandimmen, fading).
- Visuele retourmelding bij het opslaan van een scène.
- Uitgebreid opvragen van scènes.
- Bedrijfsurenteller activeerbaar.
- Bedrijfsurenteller als voorwaartse teller (met optionele grenswaarde) of
achterwaartse teller (met optionele startwaarde).


Technische gegevens:
Nominale spanning: DC 21 tot 32 V SELV
Gira One medium: Twisted-Pair (TP),YCYM 2 x 2 x 0,8
Testspanning: 4 kV (KNX/EIB buskabel)
Aansluitingen
- Gira One bus: Aansluitklemmen aan stuurleiding
- Ingangen: Aansluitklemmen aan stuurleiding
- Belasting: Schroefklemmen
Aansluitingdoorsnede: max. 4 mm²
Ingangen
- Aantal: 3
Type ingang: potentiaalvrij
Controlespanning
- Ingangen neveneenheid: ca. 5 V
Totale lengte
- Leiding neveneenheid: max. 10 m
Max. aansluitvermogen
- Gloeilampen: 20 tot 230 W
- HV-halogeen: 20 tot 230 W
- gewikkelde trafo: 20 tot 210 VA
- Tronic-trafo: 20 tot 230 W
- gewikkelde trafo met NV-led: 20 tot 100 VA
- elektronische trafo met NV-led: typ. 20 tot 200 W
- HV-ledlampen: typ. 1 tot 200 W
Omgevingstemperatuur: -5 °C tot +45 °C

Aanwijzingen:
- Het maximale aansluitvermogen is afhankelijk van de gekozen bedrijfsmodus
(faseaansnijding of faseafsnijding). Zie de gebruiksaanwijzing voor meer
informatie.
- Vermogensreductie bij inbouw inhouten wand of gipswand -15% meervoudige
combinaties -20%.
- Vermogensuitbreiding door Gira vermogensopvoereenheden.
- Updatemogelijkheid via de Gira Project Assistant (GPA)
- Toestand bij levering: bediening van dimuitgang via ingang 1 (lichter) en
ingang 2 (donkerder) mogelijk.
