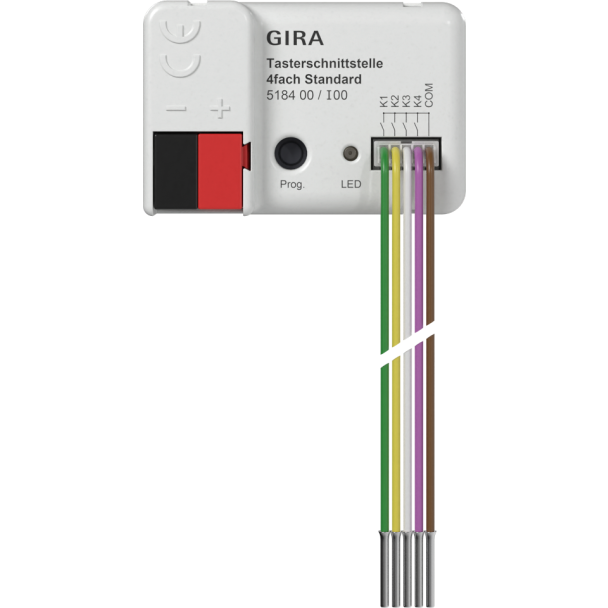

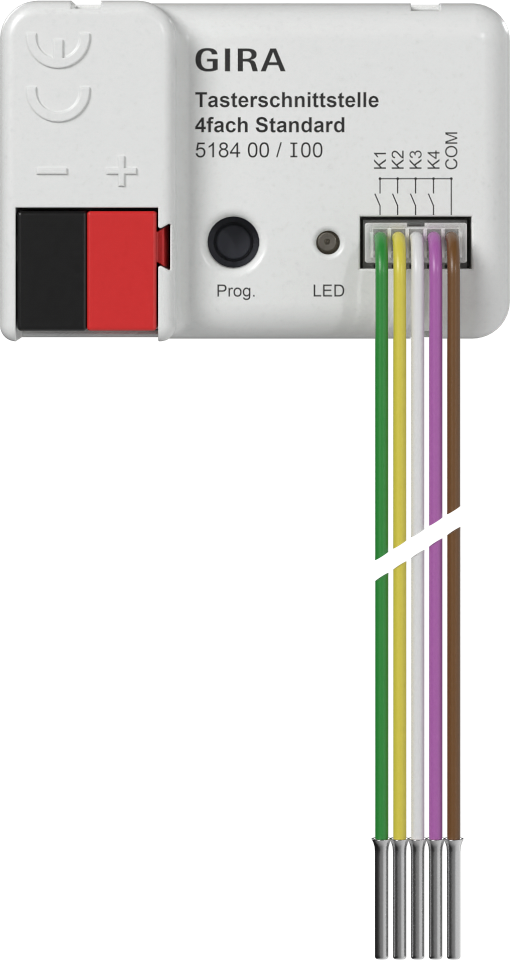

Drukcontactinterface 4-voudig Standard voor Gira One en KNX (518400)

Kenmerken:

Functie in het Gira One systeem
- Ingangen: Aansluiting van potentiaalvrije contacten zoals drukcontacten,
schakelaars en reed-contacten of rookmelders.
- De ingangen dienen voor het aansturen van Gira One actoren of voor het
registreren van statusinformatie.
- Pulsstroom om contactvervuiling (vorming van een oxidatielaag) op de
aangesloten contacten te voorkomen.
- Gemeenschappelijk referentiepotentiaal voor alle kanalen.
- Afhankelijk van de variant twee, vier of acht onafhankelijke ingangen.
- Inbedrijfstelling van de drukcontactinterfaces met de Gira Project Assistant
(GPA) versie 5.2.
- Versleutelde gegevensoverdracht tussen de Gira One apparaten.

Binaire ingangen
- Eén- of tweevlaks bediening voor wipdrukcontacten configureerbaar.
- Aansluiting van wipdrukcontacten die worden geparametriseerd met de functie
voor schakelen, dimmen, zonwering en ventilatie, scèneoproep, trappenhuis
(bewegingsmelder), interne oproep met Gira G1, garagedeur en deuropener.
- Aansluiting van potentiaalvrije contacten.
- Comfortabele groepenbesturing van schakel-, dim-, zonwerings- en
ventilatieverbruikers.
- Schakelcontact evaluatie van wind-, vorst-, lichtsterkte- of regensensoren
met potentiaalvrije relaiscontacten mogelijk om zonwerings- en
ventilatieverbruikers te beschermen tegen omgevingsinvloeden.
- Opvragen raamcontacten en visualiseren in de Smart Home app: een geopend
raam leidt na het verstrijken van 5 minuten tot de verwarmingsbedrijfsmodus
vorstbescherming.
- Opvragen deurcontacten en visualisatie in de Smart Home app: een geopende
deur laat de jaloezieën of de rolluiken omhoog bewegen en vergrendelt ze.
- Opvragen van een omschakeling verwarmen/koelen aan een warmtepomp om de
huidige bedrijfsmodus (verwarmen of koelen) te kunnen doorgeven aan de
verwarmingsregelaar.
- Schakelcontactindicator voor de weergave van een contactstatus in de Smart
Home app.

Functie in het Gira KNX systeem
- Afhankelijk van de variant twee, vier of acht onafhankelijke kanalen die
afhankelijk van de ETS-parametrering als ingangen of als uitgangen werken.
- Gemeenschappelijk referentiepotentiaal voor alle kanalen.
- Uitgangen: Aansluiting van leds. Kortsluitvast, beveiligd tegen
overbelasting en beveiligd tegen verkeerde polariteit. Parallel schakelen van
uitgangen mogelijk, voor verbruikers die meer stroom nodig hebben.
- Ingangen: Impulsstroom ter voorkoming van contactverontreiniging door
oxidatievorming op de aangesloten contacten.
- Kanalen kunnen afzonderlijk worden geactiveerd en gedeactiveerd.

Mogelijke parametering afhankelijk van de geselecteerde kanaalfunctie
- Contacttype is instelbaar.
- Schakelen: het commando bij het indrukken en/of loslaten is instelbaar (geen
reactie; inschakelen; uitschakelen; omschakelen).
- Gedwongen stand: commando is instelbaar bij indrukken en/of loslaten (geen
reactie; dwang actief, inschakelen; dwang actief, uitschakelen; dwang niet
actief).
- Dimmen en kleurtemperatuur: commando bij het indrukken, de tijd tussen
schakelen en dimmen, het dimmen in verschillende niveaus, de telegramherhaling
bij lange bediening en het zenden van een stoptelegram bij einde van de
bediening zijn instelbaar.
- Jaloezieën / rolluiken / markiezen / dakramen: commando tijdens het drukken
en commandovolgorde is instelbaar.
- Waardegever: gegevenspunttype, waardebereik en de waarde is instelbaar.
Optioneel kan de waardeverstelling door lang op de toets te drukken worden
geactiveerd.
- Scèneneveneenheid: scènenummer kan bij een korte druk op de knop worden
opgeroepen of omgeschakeld. Bij lang drukken op de knop wordt optioneel de
geheugenfunctie uitgevoerd.
- Kort en lang drukken op de knop: door een toetsdruk kunnen maximaal twee
telegrammen naar de KNX bus worden gezonden. Het zendgedrag kan worden
ingesteld en de tijd voor korte en lange bediening kan worden aangepast. De
functies van de kanalen kunnen apart van elkaar worden ingesteld.
- Ruimtetemperatuurregelaar bedieningspunt: de functies
(bedrijfsmodusomschakeling, geforceerde bedrijfsmodusomschakeling,
aanwezigheidsfunctie en verschuiving van de gewenste waarde) zijn instelbaar.
- Gedrag na busspanningsterugkeer is instelbaar.
- Blokkeerfunctie is instelbaar.
- Cyclisch zenden is instelbaar.


Technische gegevens:
Aaantal ingangen: 4
Afmetingen (L x B x H): 43,0 x 28,5 x 15,4 mm
Stroomverbruik KNX: 4 tot 9 mA
KNX: Aansluit- en aftakklem
Ingangsleiding: Leidingset 5-aderig
KNX medium: TP256
Uitgangsspanning: DC 3,3 V SELV
Uitgangsstroom per kanaal: 3,3 mA
Lengte leidingset: 25 cm, verlengbaar tot max. 10 m
Beschermeringssoort: IP20
Beschermingsklasse: III
Omgevingstemperatuur: -5 °C tot +45 °C

Aanwijzingen:
- Compatibel met KNX Data Secure.
- Updatemogelijkheid via de Gira Project Assistant (GPA).

Levering:
- Aansluit- en aftakklem voor KNX
- Leidingset 5-aderig
