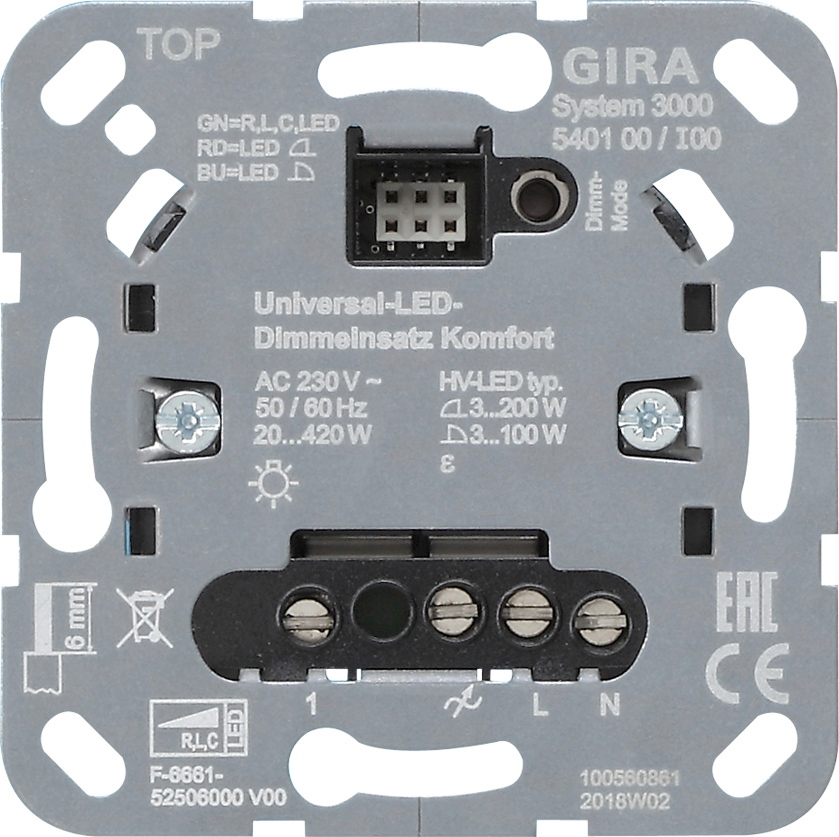

System 3000 universeel leddimmer-basiselement Komfort (540100)

Kenmerken:
- Schakelen en dimmen van gloeilampen, HV-halogeenlampen, elektronische
trafo's voor halogeen- of led-lampen, dimbare inductieve trafo's
voor halogeen- of led-lampen, HV-led- of spaarlampen.
- Aansluiten van neveneenheden mogelijk.
- Automatische of handmatige instelling van het bij de belasting passende
dimprincipe (faseaan- of faseafsnijding).
- Weergave van de ingestelde bedrijfsstand door middel van led.
- Lampbeschermend inschakelen.
- Inschakellichtsterkte kan permanent worden opgeslagen.
- Inschakelen met de laatst ingestelde lichtsterkte of opgeslagen
inschakellichtsterkte.
- Hotel-Card-functie activeerbaar: licht schakelt na spanningsonderbreking
'In' (vanaf indexstand 02).
- Minimale lichtsterkte instelbaar.
- Elektronische kortsluitbeveiliging.
- Elektronische oververhittingsbeveiliging.
- Gebruik met en zonder nuldraadaansluiting.
- Tastdimmer.

Combinatie met RF bedieningselement-opzetstuk 1-voudig/2-voudig voor KNX
- Dimactor 1-voudig.
- Sensorkanaal 1-voudig of 2-voudig.
- Lokale besturing van het System 3000 basiselement mogelijk.
- Draadloze besturing van andere apparaten voor KNX als sensor mogelijk.
- Functieselectie van het basiselement:dimgedrag en dimkarakteristiek
instelbaar, Soft-aan en Soft-uit-functie, Fading-functie, trappenhuisfunctie
met uitschakelwaarschuwing, scènefunctie (16 scènes), vergrendelfunctie,
tijdvertragingen.Ingang neveneenheid als aanvullend bedieningspunt voor het
System 3000 basiselement of voor de draadloze besturing van andere KNX
apparaten als sensor mogelijk.


Technische gegevens:
Nominale spanning: AC 230 V, 50/60 Hz
Stand-by: 0,1 tot 0,5 W
Aansluitvermogen bij 25 °C
- HV-ledlampen (faseaansnijding): typ. 3 tot 100 W
- HV-ledlampen (faseafsnijding): typ. 3 tot 400 W
- Spaarlamp: typ. 3 tot 100 W
- Gloeilampen: 20 tot 420 W
- HV-halogeen: 20 tot 420 W
- Tronic-trafo's: 20 tot 420 W
- elektronische trafo met NV-led (faseaansnijding): typ. 20 tot 100 W
- elektronische trafo met NV-led (faseafsnijding): typ. 20 tot 200 W
- gewikkelde trafo: 20 tot 420 VA
- gewikkelde trafo met NV-led: typ. 20 tot 100 VA
Neveneenheden
- Onverlichte mechanische drukcontacten: onbeperkt
- Neveneenheid-basiselement 2-draads: onbeperkt
- Neveneenheid-basiselement 3-draads: Max. 10
Kabellengte
- Belasting: max. 100 m
- Neveneenheid: max. 100 m
Inbouwdiepte: 24 mm
Montage: in inbouwdoos conform DIN 49073
Omgevingstemperatuur: -5 °C tot +45 °C

Aanwijzingen:
- In principe is het bedrijf van de dimmer zonder aansluiting van de nuldraad
mogelijk. Bij sommige led- en CFLi-lichtbronnen is ter voorkoming van
flikkeringen echter nuldraadaansluiting vereist.
- Bij gebruik zonder nuldraad bedraagt de minimale belasting voor gloeilampen,
HV-halogeen, Tronic-trafo’s en gewikkelde trafo’s 50 W.
- Elektronische trafo’s en voorschakelapparaten voor led-lichtbronnen kunnen
met de door de fabrikant aangegeven dimprocedure worden gebruikt.
- Bij een hogere omgevingstemperatuur dan 25 °C moet de aangesloten last
gereduceerd worden.
