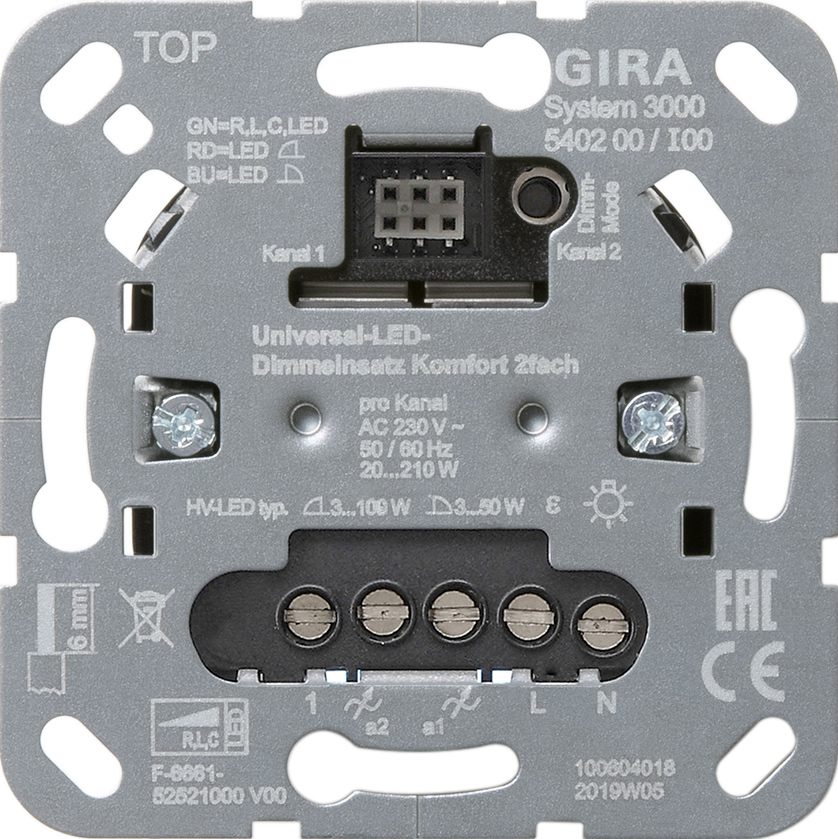

System 3000 universeel leddimmer-basiselement Komfort 2-voudig (540200)
Artikelnr:
gira-540200
EAN:
4010337063827
109,78
132,83
Benodigd onderdeel
Optioneel onderdeel
Kenmerken
- Twee onafhankelijke uitgangen voor twee lichtgroepen.
- Schakelen en dimmen van gloeilampen, HV-halogeenlampen, elektronische trafo's voor halogeen- of led-lampen, dimbare inductieve trafo's voor halogeen- of led-lampen, HV-led- of spaarlampen.
- Aansluiten van neveneenheden mogelijk.
- Met System 3000 neveneenheid-basiselement 3-draads in combinatie met een System 3000 bedieningselement-opzetstuk 2-voudig zijn beide uitgangen apart te bedienen.
- Automatische of handmatige instelling van het bij de belasting passende dimprincipe (faseaan- of faseafsnijding).
- Weergave van de ingestelde bedrijfsstand door middel van led.
- Lampbeschermend inschakelen.
- Inschakellichtsterkte kan permanent worden opgeslagen.
- Inschakelen met de laatst ingestelde lichtsterkte of opgeslagen inschakellichtsterkte.
- Minimale lichtsterkte instelbaar.
- Elektronische kortsluitbeveiliging.
- Elektronische oververhittingsbeveiliging.
- Gebruik met en zonder nuldraadaansluiting.
- Tastdimmer.
- Sensorkanaal 1-voudig resp. 2-voudig.
- Lokale besturing van het System 3000 basiselement mogelijk.
- Draadloze besturing van andere apparaten voor KNX als sensor mogelijk.
- Functieselectie van het basiselement: dimgedrag en dimkarakteristiek instelbaar, Soft-aan en Soft-uit-functie, Fading-functie, trappenhuisfunctie met uitschakelwaarschuwing, scènefunctie (16 scènes), vergrendelfunctie, tijdvertragingen.Ingang neveneenheid als aanvullend bedieningspunt voor het System 3000 basiselement of voor de draadloze besturing van andere KNX apparaten als sensor mogelijk.
Opmerkingen
- In principe is het bedrijf van de dimmer zonder aansluiting van de nuldraad mogelijk. Bij sommige led- en CFLi-lichtbronnen is ter voorkoming van flikkeringen echter nuldraadaansluiting vereist.
- Bij gebruik zonder nuldraad bedraagt de minimale belasting voor gloeilampen, HV-halogeen, Tronic-trafo’s en gewikkelde trafo’s 50 W.
- Elektronische trafo’s en voorschakelapparaten voor led-lichtbronnen kunnen met de door de fabrikant aangegeven dimprocedure worden gebruikt.
- Bij een hogere omgevingstemperatuur dan 25 °C moet de aangesloten last gereduceerd worden.
Technische gegevens
| Nominale spanning | AC 230 V, 50/60 Hz |
| Stand-by | 0,1 tot 0,5 W |
| Aansluitvermogen bij 25 °C per uitgang | |
| HV-ledlampen (faseaansnijding) | typ. 3 tot 50 W |
| HV-ledlampen (faseafsnijding) | typ. 3 tot 100 W |
| Spaarlamp | typ. 3 tot 50 W |
| Gloeilampen | 20 tot 210 W |
| HV-halogeen | 20 tot 210 W |
| Tronic-trafo's | 20 tot 210 W |
| elektronische trafo met NV-led (faseaansnijding) | typ. 20 tot 50 W |
| elektronische trafo met NV-led (faseafsnijding) | typ. 20 tot 100 W |
| gewikkelde trafo | 20 tot 210 VA |
| gewikkelde trafo met NV-led | typ. 20 tot 50 VA |
| Neveneenheden | |
| Onverlichte mechanische drukcontacten | onbeperkt |
| Neveneenheid-basiselement 2-draads | onbeperkt |
| Neveneenheid-basiselement 3-draads | Max. 10 |
| Kabellengte | |
| Belasting | max. 100 m |
| Neveneenheid | max. 100 m |
| Inbouwdiepte | 30 mm |
| Montage | in inbouwdoos conform DIN 49073 |
| Omgevingstemperatuur | -5 °C tot +45 °C |
