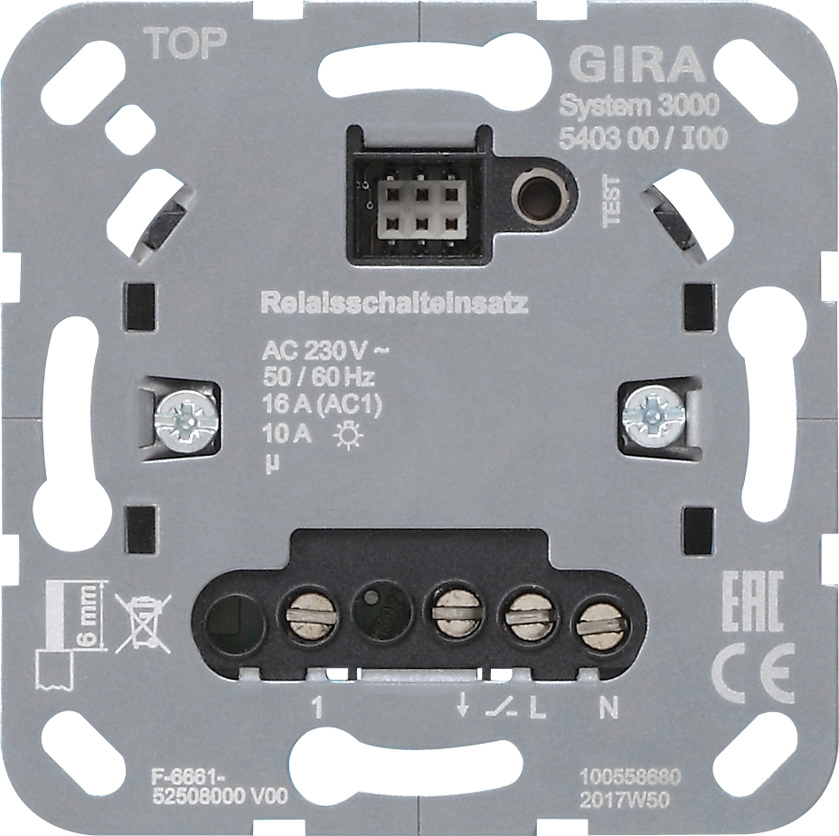

System 3000 relais-schakelbasiselement (540300)

Kenmerken:
- Schakelen van verlichting en eenfasige motoren.
- Aansturing van elektrische vloerverwarmingssystemen en thermische
regelaandrijvingen in combinatie met een ruimtetemperatuurregelaar-opzetstuk.
- Adaptieve nulpuntschakeling.
- Aansluiten van neveneenheden mogelijk.
- Automatische lastuitschakeling. Nalooptijden in vijf standen verstelbaar,
niet natriggerbaar.
- Testbedrijf voor functiecontrole.
- Bedrijf met nulleideraansluiting.

Combinatie met RF bedieningselement-opzetstuk 1-voudig/2-voudig voor KNX
- Schakelactorkanaal 1-voudig of verwarmingsactor 1-voudig.
- Sensorkanaal 1-voudig of 2-voudig.
- Lokale besturing van het System 3000 basiselement mogelijk.
- Draadloze besturing van andere apparaten voor KNX als sensor mogelijk.
- temperatuurmeting.
- Functieselectie van het basiselement voor schakelen: maak-/verbreekcontact,
trappenhuisfunctie met uitschakelwaarschuwing, scènefunctie (16 scènes),
vergrendelfunctie, tijdvertragingen. Ingang neveneenheid mogelijk als
aanvullend bedieningspunt voor System 3000 basiselement of voor de draadloze
besturing van andere apparaten voor KNX als sensor.
- Functieselectie van het basiselement voor
ruimtetemperatuur-regelaar:regeling van 230 V-regelaandrijvingen, verwarming,
koeling, verwarming en koeling, omschakeling van verwarmings- of koelbedrijf
door communicatieobject of ingang neveneenheid. PWM- en 2-puntsregelaar,
specificatie absolute en relatieve gewenste waarde, regeling warmtevraag incl.
cascade, klepbeveiligingsfunctie. Cyclische bewaking van de vloertemperatuur,
servicemodus voor klepuitgang, vorstbeschermingsfunctie (automatisch of via
communicatieobject), kalibratie van de temperatuurvoeler, boostfunctie, zomer-
en wintercompensatie, scènefunctie (16 scènes).


Technische gegevens:
Nominale spanning: AC 230 V, 50/60 Hz
Stand-by: 0,1 tot 0,5 W
Schakelstroom ohms: 16 A (AC1)
Aansluitvermogen bij 35 °C
- HV-ledlampen: typ. 400 W
- Spaarlamp: typ. 500 W
- Gloeilampen: 2300 W
- HV-halogeen: 2300 W
- Tronic-trafo's: 1500 W
- gewikkelde trafo: 1000 VA
- TL-lampen, niet-gecompenseerd: 1200 VA
Schakelstroom motoren: 6 A
Capacitieve belasting: 920 VA (115 µF)
Nalooptijd: zonder, 1 min, 5 min, 30 min, 60 min
Inbouwdiepte: 24 mm
Montage: in inbouwdoos conform DIN 49073
Omgevingstemperatuur: -25 °C tot +45 °C

Aanwijzingen:
- Bij een hogere omgevingstemperatuur dan 35 °C moet de aangesloten last
gereduceerd worden.
