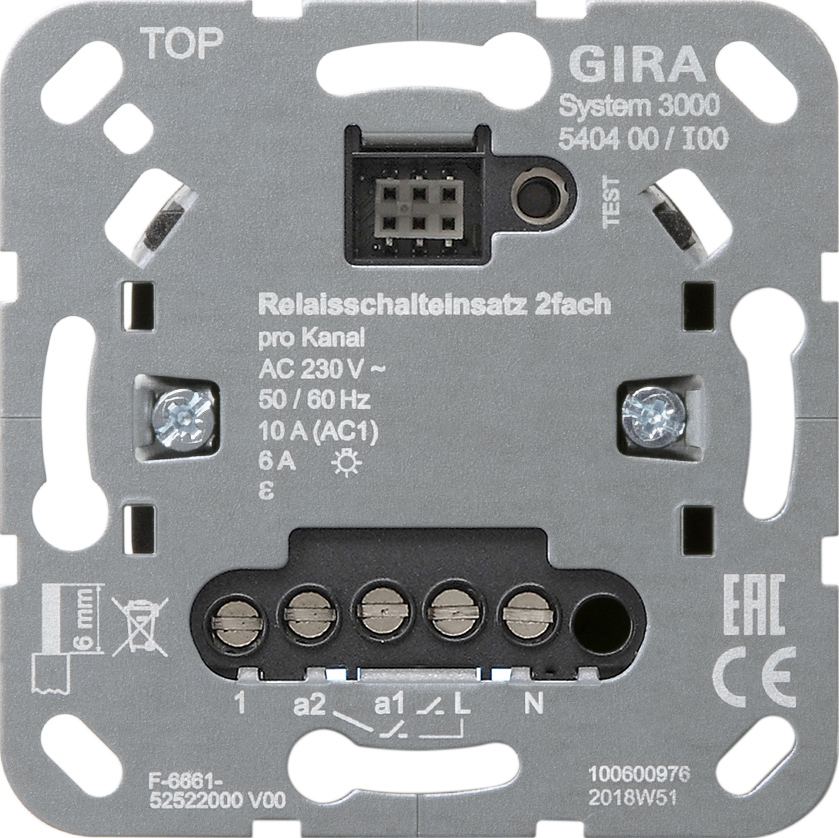

Gira 540400 System 3000 relais-schakelbasiselement 2-voudig

System 3000 relais-schakelbasiselement 2-voudig

Gira System 3000

Kenmerken:

- Schakelen van verlichting en eenfasige motoren.

- Adaptieve nulpuntschakeling.

- Aansluiten van neveneenheden mogelijk.

- Testbedrijf voor functiecontrole.

- Bedrijf met aansluiting neutrale geleider.

Combinatie met System 3000 bedieningselement-opzetstuk 2-voudig:

- Schakelen van twee onafhankelijke uitgangen.

- Tijdfunctie voor uitgang a2 instelbaar.

Combinatie met System 3000 bedieningselement-opzetstuk:

- Uitgang a2 schakelt afhankelijk van uitgang a1, bijv. om een ventilatie

afhankelijk van de verlichting in te schakelen en met vertraging uit te

schakelen.

- Inschakelvertraging voor uitgang a2 instelbaar.

- Nalooptijd voor uitgang a2 instelbaar.

Combinatie met RF bedieningselement-opzetstuk 1-voudig/2-voudig voor KNX:

- Schakelactuatorkanaal 1-voudig.

- Sensorkanaal 1-voudig of 2-voudig.

- Lokale besturing van het System 3000 basiselement mogelijk.

- Draadloze besturing van andere apparaten voor KNX als sensor mogelijk.

- Functieselectie van het basiselement:

maak-/verbreekcontact, trappenhuisfunctie met uitschakelwaarschuwing,

scènefunctie (16 scènes), vergrendelfunctie, tijdvertragingen.

Ingang neveneenheid als extra bedieningspunt voor het System 3000 basiselement

of voor de draadloze besturing van andere KNX apparaten als sensor mogelijk.

Technische gegevens:

Nominale spanning: AC 230 V, 50/60 Hz

Standby: 0,1 tot 0,5 W

Schakelstroom ohms: 10 A (AC1)

Aansluitvermogen bij 25 °C per uitgang:

- HV-ledlampen: typ. 400 W

- Spaarlamp: typ. 500 W

- Gloeilampen: 1500 W

- HV-halogeen: 1500 W

- Tronic-trafo's: 1000 W

- gewikkelde trafo: 625 VA

- TL-lampen, niet-gecompenseerd: 750 VA

Schakelstroom motoren: 3 A

Capacitieve belasting: 580 VA (70 µF)

Uitgang a2:

- Tijdfunctie/nalooptijd: zonder, 1 min, 5 min, 30 min, 60 min

- Inschakelvertraging: zonder, 3 min

Inbouwdiepte: 24 mm

Montage: in apparaatdoos conform DIN 49073

Omgevingstemperatuur: -25 °C tot +45 °C

Aanwijzingen :

- In combinatie met een bewegingsmelder-opzetstuk Standard,

bedieningselement-opzetstuk Memory, jaloezie- en schakelklok Display of

jaloezie- en schakelklok BT gedraagt het relais-schakelbasiselement 2-voudig

zich als met een bedieningselement-opzetstuk.

- In combinatie met een bewegingsmelder-opzetstuk Komfort BT of aanwezigheids-

en bewegingsmelder 360°-opzetstuk BT schakelt bij beweging uitgang a1

afhankelijk van de lichtsterkte en uitgang a2 onafhankelijk van de

lichtsterkte en vertraagd in.

- Bij een hogere omgevingstemperatuur dan 25 °C moet de aangesloten last

gereduceerd worden.
