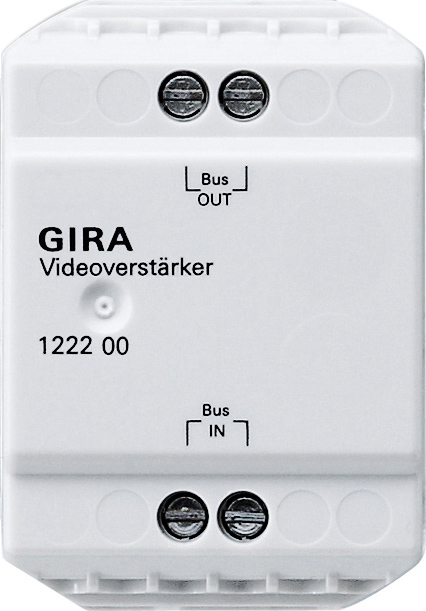

Videoversterker (122200)

Kenmerken:
- De videoversterker is bedoeld om het bereik in Gira
deurcommunicatie-installaties met videofunctie te vergroten.
- Hij versterkt het videosignaal op de ingang tot het maximaal toegestane
busniveau op de uitgang. Hiermee wordt de demping op de leiding tussen
videosignaalbron en ingang van de videoversterker gecompenseerd.

Door de combibehuizing zijn drie montagewijzen mogelijk
- Opbouw (in een normale aftakdoos).
- Inbouw (in een apparaatdoos).
- Als DIN-rail (met de meegeleverde DIN-railadapter).


Technische gegevens:
Voeding: DC 26 V ± 2 V (via 2-draads bus)
Aansluitingen
- 2-draads bus IN: 2x schroefklem
- 2-draads bus OUT: 2x schroefklem
Omgevingstemperatuur: -25 °C tot +70 °C

Aanwijzingen:
- Met de videoversterker kan de maximale leidinglengte tussen deur- en
huisstation van 100 m worden verlengd naar 300 m.
- Bij de inbedrijfstelling is geen verdere configuratie vereist, omdat de
videoversterker zich automatisch aanpast aan het bestaande leidingnet.

Levering:
- DIN-railadapter meegeleverd.

Afmetingen in mm:
Videoversterker: B 36 x H 52 x T 27
