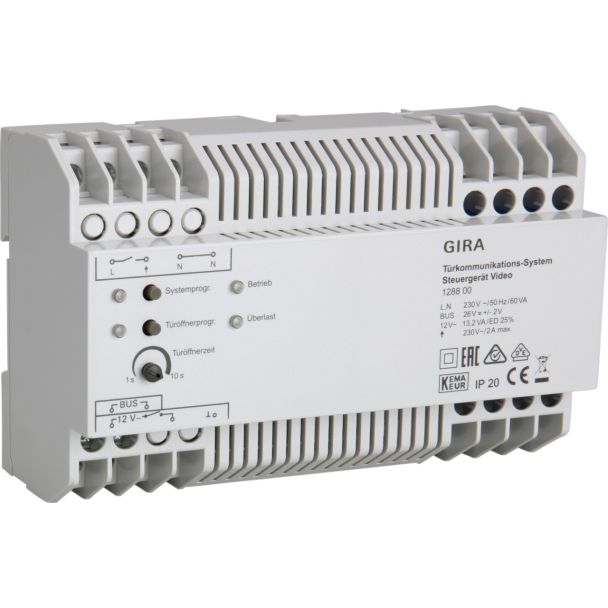

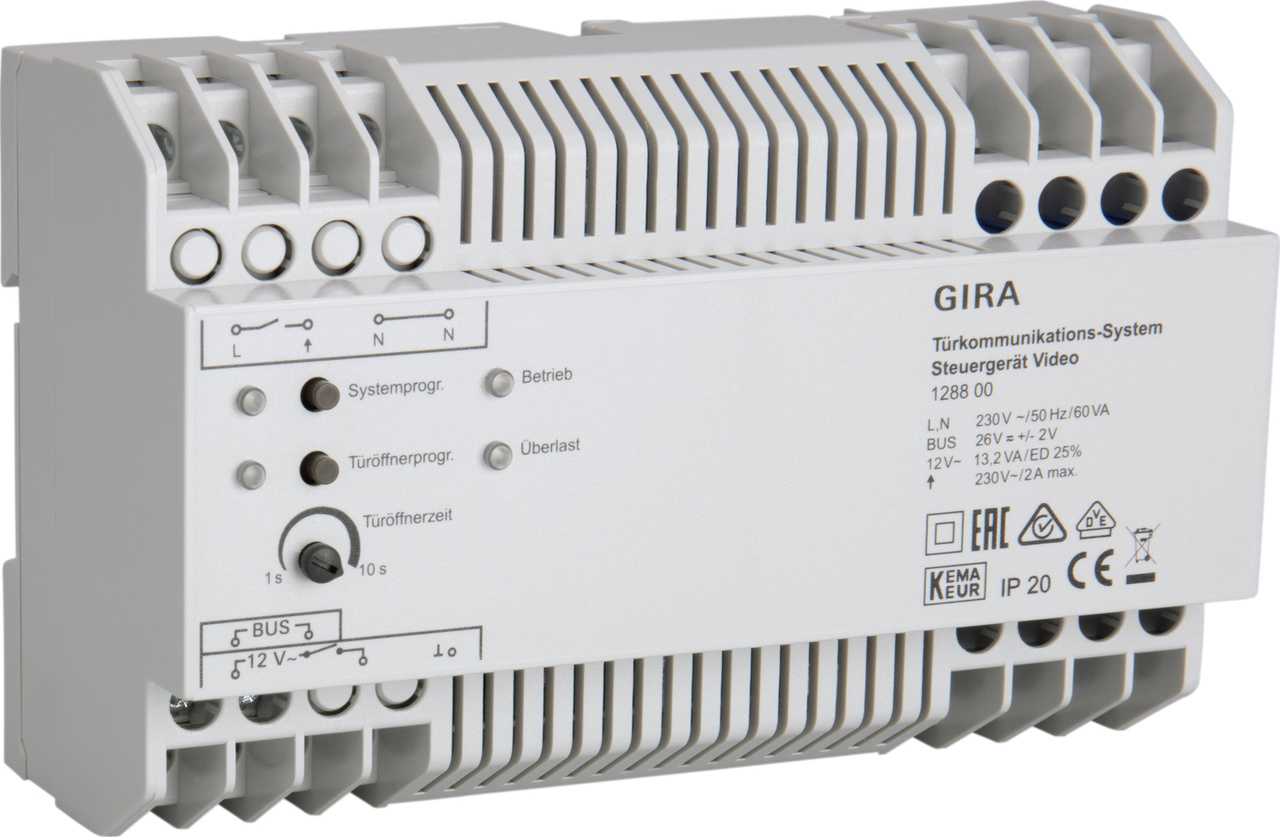

Besturingsapparaat video (128800)

Kenmerken:
- Besturingapparaat voor voeding van de audio- en videocomponenten van de Gira
deurcommunicatiebus.
- Voeding van de tegen ompoling en kortsluitvastee 2-draads bus bij gebruik
van videocomponenten als kleurencamera of TFT-kleurendisplay.
- Maximaal 2 deurstations met kleurencamera en 28 huisstations met
TFT-kleurendisplay kunnen door het besturingapparaat video worden gevoed.
- In totaal kunnen maximaal 15 kleurencamera's door het besturingapparaat
video worden aangestuurd (5 deurstations video en 10 DCS-camera-gateways),
waarbij twee deurstations met kleurencamera door het besturingapparaat video
kunnen worden gevoed. De overige kleurencamera's moeten elk worden
voorzien van een eigen voeding voor deurcommunicatie.
- Elektronische kortsluit- en overbelastingdetectie van de bedrijfsspanningen
en de busaansluiting met automatische resetfunctie.
- Toetsen voor systeem- en deuropenerprogrammering.
- Led-statusweergaven voor bedrijf, overbelasting, systeemprogrammering en
deuropenerprogrammering.
- Uitgang AC 12 V voor de voeding van een gangbare deuropener.
- Relaisuitgang voor het schakelen van een deuropener met eigen voeding.
- Schakeltijd deuropener traploos instelbaar van 1 tot 10 s.

Technische gegevens:
Nominale spanning
- primair: AC 230 V, 50 Hz
- secundair: SELV 26 DC V ± 2 V
Nominale stroom secundair
- Continubelasting: 700 mA continubelasting
- Piekbelasting: 1,15 A piekbelasting (max. 5 s)
- Uitschakeling bij overbelasting: Uitschakeling bij overbelasting boven 900
mA
Aansluitingdoorsnede: 0,6 mm tot 2,5 mm²
Uitgang deuropener: AC 12 V, max. 1,1 A / ID 25 %
Relaisuitgang: AC 250 V, 2 A
Kabellengte van camera tothet verst verwijderde TFT-display
- zonder videoversterker: max. 150 m
- met videoversterker: max. 300 m
Totale lengte bij zuivere audio-uitvoering: max. 700 m
Omgevingstemperatuur: -5 °C tot +45 °C

Aanwijzingen:
- Het besturingapparaat video is bedoeld voor inbouw in de onderverdeelkast,
niet in normale opbouwverdeelkasten.
- Wanneer de topologie van de videobekabeling als steekleiding wordt
uitgevoerd, is tevens de videoverdeler vereist.
- Met het besturingsapparaat video kunnen deurcommunicatie-installaties met
maximaal 70 audiodeelnemers worden opgebouwd (bijvoorbeeld 1 x
inbouwluidspreker, 5 x uitbreidingsmodule voor inbouwluidsprekers, 68 x
huisstations opbouw).

Afmetingen:
Modulebreedten (TE): 8
