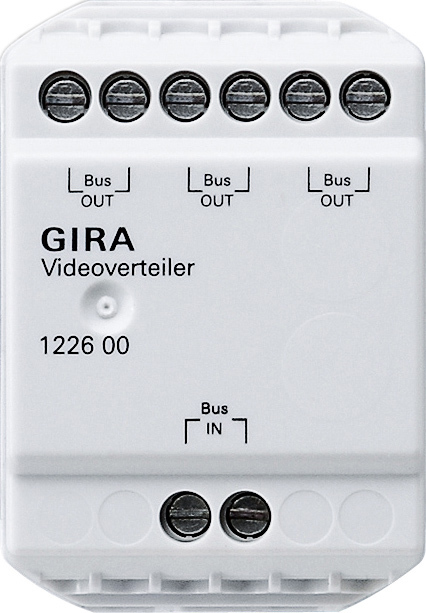

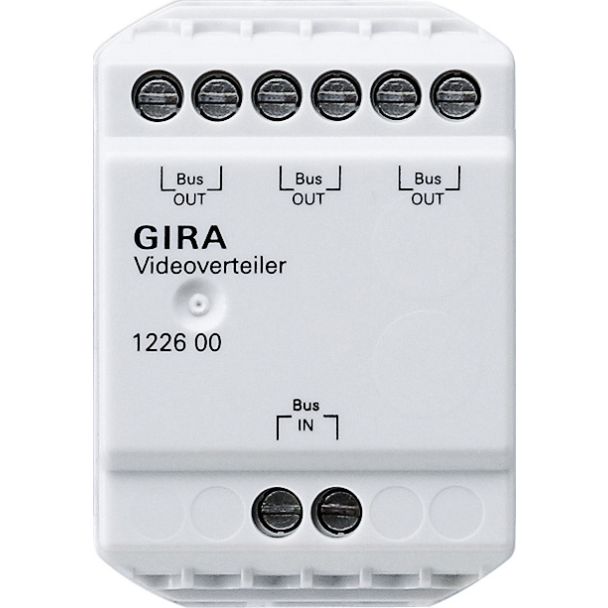

Videoverdeler (122600)

Kenmerken:
- De videoverdeler is een actieve component om het videosignaal aan de kabel
aan te passen.
- De videoverdeler verdeelt het videosignaal van de deurstations,
DCS-camera-gateways en DCS-IP-gateways over de huisstations.
- De videoverdeler is nodig wanneer de draadverlegging naar de
videocomponenten van het Gira deurcommunicatiesysteem als steekleiding wordt
uitgevoerd.
- De videoverdeler zorgt voor de juiste afsluitweerstand om zo reflecties van
de afzonderlijke takken en daaruit voortkomende beeldstoringen te voorkomen.

Door de combibehuizing zijn drie montagewijzen mogelijk
- Opbouw (in een normale aftakdoos).
- Inbouw (in een apparaatdoos).
- Als DIN-rail (met de meegeleverde DIN-railadapter).


Technische gegevens:
Voeding: DC 26 V ± 2 V (via 2-draads bus)
Aansluitingen
- 2-draads bus IN: 2x schroefklem
- 2-draads bus OUT: 6x schroefklem
Omgevingstemperatuur: -25 °C tot +70 °C

Aanwijzingen:
- De videoverdeler kan worden gecascadeerd. In totaal mogen maximaal
15 videoverdelers incl. videomultiplexers in een installatie worden
toegepast.
- Bij de inbedrijfstelling is geen verdere configuratie vereist, omdat de
videoverdeler zich automatisch aanpast aan het bestaande leidingnet.

Levering:
- DIN-railadapter meegeleverd.

Afmetingen in mm:
Videoverdeler: B 36 x H 52 x T 27
