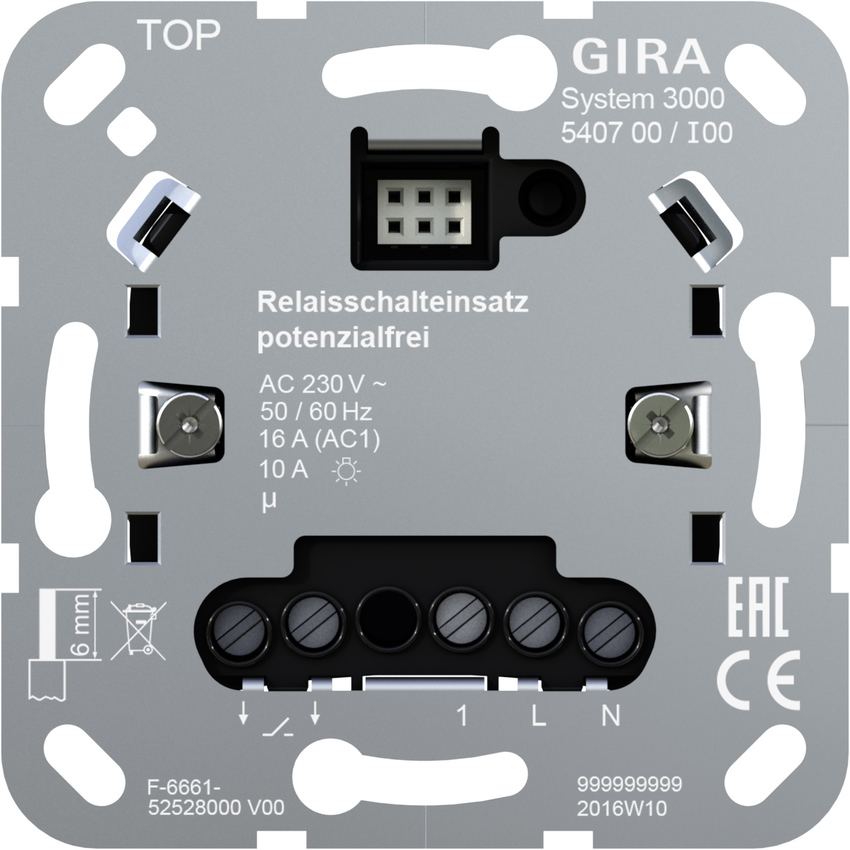

Gira 540700 System 3000 relais-schakelbasiselement potentiaalvrij

System 3000 relais-schakelbasiselement potentiaalvrij

Gira System 3000

Kenmerken:

- Schakelen van verlichting en eenfasige motoren.

- Aansturing van elektrische vloerverwarmingssystemen en thermische

regelaandrijvingen in combinatie met een ruimtetemperatuurregelaar-opzetstuk.

- Schakelen van afwijkende spanningspotentialen of buitengeleiders via het

potentiaalvrije contact.

- Aansluiten van neveneenheden mogelijk.

- Automatische lastuitschakeling. Nalooptijden in vijf standen verstelbaar, niet

natriggerbaar.

- Testbedrijf voor functiecontrole.

- Bedrijf met aansluiting neutrale geleider.

Combinatie met RF bedieningselement-opzetstuk 1-voudig/2-voudig voor KNX:

- Schakelactuatorkanaal 1-voudig.

- Sensorkanaal 1-voudig of 2-voudig.

- Lokale besturing van het System 3000 basiselement mogelijk.

- Draadloze besturing van andere apparaten voor KNX als sensor mogelijk.

- Functieselectie van het basiselement:

maak-/verbreekcontact, trappenhuisfunctie met uitschakelwaarschuwing,

scènefunctie (16 scènes), vergrendelfunctie, tijdvertragingen.

Ingang neveneenheid als extra bedieningspunt voor het System 3000 basiselement

of voor de draadloze besturing van andere KNX apparaten als sensor mogelijk.

-

-

-

-

-

-

-

Technische gegevens:

Nominale spanning: AC 230 V, 50/60 Hz

Schakelstroom bij 35 °C:

- ohms: 16 A (AC1)

Schakelstroom:

- TL-lampen: 4 AX

Standby: 0,1 tot 0,5 W

Aansluitvermogen bij 35 °C:

- HV-ledlampen: typ. 400 W

- Spaarlamp: typ. 400 W

- Gloeilampen: 2300 W

- HV-halogeen: 2000 W

- Tronic-trafo's: 1500 W

- Inductieve trafo's: 1000 VA

- TL-lampen, niet-gecompenseerd: 920 VA

Capacitieve belasting: 920 VA (115 µF)

Nalooptijd: zonder, 1 min, 5 min, 30 min, 60 min

Inbouwdiepte: 24 mm

Montage: in apparaatdoos conform DIN 49073

Omgevingstemperatuur: -25 °C tot +45 °C

Aanwijzingen :

- Bij een hogere omgevingstemperatuur dan 35 °C moet de aangesloten last

gereduceerd worden.
